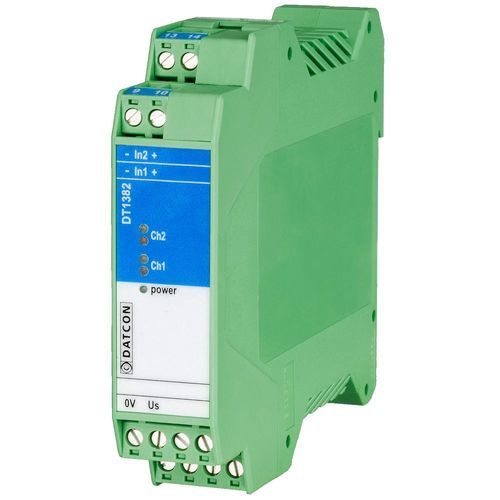

Isolador de sinal DT1382

galvânicoeletrônicode tensão

NAMUR / entradas de contacto Contacto de relé / saídas de transístor versão de 2 canais Deteção de falhas na linha Modo de funcionamento selecionável por interrutor frequência de transmissão de 3 kHz (saída de transístor) tensão de alimentação 19-29 VDC Montagem em calha TS-35, dispositivos com 17,5 mm de largura Os Isoladores NAMUR / Contacto DT1382 Intrinsecamente Seguros permitem que uma carga de área segura seja controlada por um detetor de proximidade ou interrutor localizado numa área potencialmente explosiva da zona 0 ou zona 1. As unidades isolam galvanicamente a entrada, a saída e a fonte de alimentação. A saída de segurança pode ser um contacto de relé ou um transístor. No caso de uma saída de transístor, a frequência máxima de transmissão do sinal é de 3 kHz. O dispositivo é fabricado na versão de 2 canais. Em todas as unidades, um interrutor de controlo de inversão de fase incorporado permite a sinalização de uma condição de alarme (saída aberta) para qualquer estado do sensor. Uma deteção de falha de linha abre a saída em caso de curto-circuito ou de circuito aberto: destina-se a ser utilizado em primeiro lugar com detectores de proximidade. Também pode ser utilizado com interruptores que se assemelham eletricamente a estes, adicionando duas resistências ou desactivando-os através de um interrutor, se não forem necessários. Está igualmente disponível uma versão com uma corrente de entrada < 0,5 mA para o isolamento do contacto de saída dos contadores de consumo de gás. A gama de tensão de alimentação é de 19-29 VDC, pelo que os isoladores são insensíveis à variação da tensão de alimentação.
