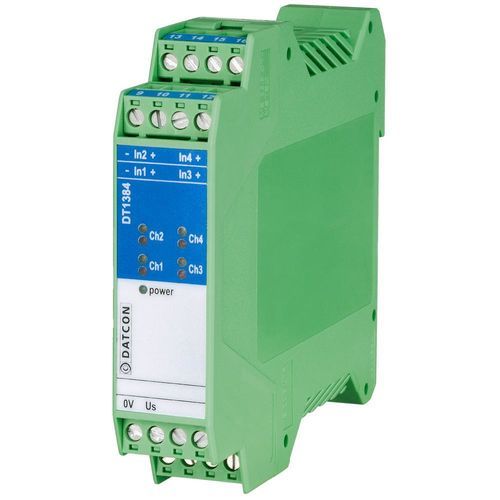

Isolador de sinal DT1384

galvânicode tensãode potência

NAMUR / entradas de contacto Contacto de relé / saídas de transístor versão de 4 canais Deteção de falhas na linha Modo de funcionamento selecionável por interrutor frequência de transmissão de 3 kHz (saída de transístor) tensão de alimentação 19-29 VDC Montagem em calha TS-35, dispositivos com 22,5 mm de largura Os Isoladores NAMUR / Contacto DT1384 Intrinsecamente Seguros permitem que uma carga de área segura seja controlada por um detetor de proximidade ou interrutor localizado numa área potencialmente explosiva da zona 0 ou zona 1. As unidades isolam galvanicamente a entrada, a saída e a fonte de alimentação. A saída de segurança pode ser um contacto de relé ou um transístor. No caso de uma saída de transístor, a frequência máxima de transmissão do sinal é de 3 kHz. O dispositivo é fabricado na versão de 4 canais. Em todas as unidades, um interrutor de controlo de inversão de fase incorporado permite sinalizar uma condição de alarme (saída aberta) para qualquer estado do sensor. Uma deteção de falha de linha abre a saída em caso de curto-circuito ou de circuito aberto: destina-se a ser utilizado em primeiro lugar com detectores de proximidade. Pode também ser utilizado com interruptores que se assemelham eletricamente a estes, acrescentando duas resistências ou desactivando-os através de um interrutor, se não forem necessários. Está igualmente disponível uma versão com uma corrente de entrada < 0,5 mA para o isolamento do contacto de saída dos contadores de consumo de gás. A gama de tensão de alimentação é de 19-29 VDC, pelo que os isoladores são insensíveis à variação da tensão de alimentação.
