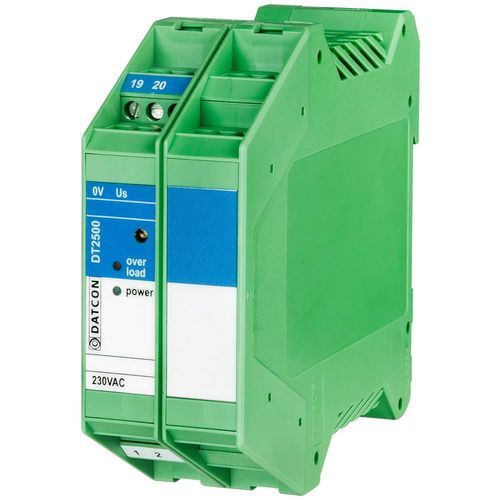

Fonte de alimentação elétrica para trilho DIN DT2500

CA/CCcom limitação de correnteATEX

Características do produto

• Tensões de saída nominais ajustáveis na faixa 6–24 VDC (6 / 8 / 10 / 12 / 15 / 18 / 24 VDC)
• Múltiplas variantes de tipo com parâmetros Uo, Io, Po, Co, Lo especificados
• Classificação de segurança intrínseca: II (2)G [Ex ib Gb] IIC ou IIB; Certificação: BKI 15 ATEX 0023 X
• Proteção contra sobrecorrente (limitador interno) e proteção contra sobretensão
• Alimentação 230 VAC, 50/60 Hz; consumo 9 VA
• Montagem em trilho DIN TS-35, largura 35 mm; dimensões compactas 35 × 99 × 115 mm
• Gaveta: poliamida PA6.6; ligação por bornes de parafuso; IP20

Descrição do produto
As fontes de alimentação de saída intrinsecamente seguras DT2500 fornecem alimentação IS galvanicamente isolada para dispositivos instalados em atmosferas potencialmente explosivas de Zona 1. As unidades são classificadas II (2)G [Ex ib Gb] IIC ou II (2)G [Ex ib Gb] IIB (certificação: BKI 15 ATEX 0023 X). Um potenciômetro no painel frontal permite ajustar a tensão de saída dentro das faixas indicadas na designação do tipo. O projeto permite adaptação flexível aos requisitos do utilizador quanto ao grupo gasoso (IIC ou IIB) e aos parâmetros Ci / Li dos equipamentos alimentados.

Designação do tipo (seleção de tipos disponíveis e colunas de dados de segurança)
Type | Uo [V] | Io [mA] | Po [mW] | Co [nF] | Lo [mH] | Co [nF] | Lo [mH]
DT2500 06 240 | 7.7 | 273 | 2102 | 300 | 0.15 | 1000 | 0.5
DT2500 08 240 | 11.2 | 273 | 3058 | 250 | 0.15 | 750 | 0.5
DT2500 10 190 | 12.4 | 224 | 2778 | 200 | 0.2 | 500 | 0.5
DT2500 12 150 | 15.1 | 178 | 2688 | 150 | 0.3 | 400 | 1.0
DT2500 12 60 | 15.1 | 80 | 1208 | 150 | 1.0 | 400 | 3.0
DT2500 15 120 | 18.8 | 145 | 2726 | 100 | 0.34 | 300 | 1.0
DT2500 15 50 | 18.8 | 70 | 1316 | 100 | 1.0 | 300 | 3.0
DT2500 18 70 | 22.4 | 91 | 2038 | 50 | 1.0 | 150 | 3.0
DT2500 18 40 | 22.4 | 58 | 1299 | 50 | 2.5 | 150 | 5.0
DT2500 24 50 | 30.0 | 70 | 2100 | 30 | 2.0 | 100 | 5.0
DT2500 24 25 | 30.0 | 42 | 1260 | 30 | 5.0 | 100 | 5.0

Especificações técnicas (resumo)
Segurança: saída galvanicamente isolada da rede AC; isolamento em conformidade com EN 61010-1. Marcação de proteção: II (2)G [Ex ib Gb] IIC/IIB (0 °C < Ta < +50 °C). Certificação: BKI 15 ATEX 0023 X. Grau de poluição: 2. Categoria de sobretensão: II. Proteção contra sobrecorrente na instalação: 6 A.
Parâmetros de saída: tensão e corrente de saída — ver designação do tipo; proteção contra sobretensão/sobrecorrente — ver dados de segurança; sobrecorrente: limitador interno com indicação de sobrecarga. Coeficiente de temperatura: ≤ 250 ppm/°C. Efeito da tensão de alimentação: ≤ 0,25% (máx.). Efeito da carga: ≤ 0,25% (máx.). Ruído de tensão: 10 mV + 0.002 × U (máx.).
Alimentação: 230 VAC, 50/60 Hz; consumo 9 VA. Condições ambientais: temperatura de operação 0–50 °C; humidade relativa até 90% sem condensação; instalação em área segura (armário). EMC: conforme EN 61326-1 — imunidade: ambiente industrial; emissão: Grupo 1, Classe B.
Geral: caixa para trilho TS-35, material poliamida PA6.6; ligação por bornes de parafuso; secção máxima de cabo 2,5 mm². Dimensões (L×A×P): 35 × 99 × 115 mm. Peso: 0,35 kg. Proteção: IP20. Informações detalhadas: ver instruções de funcionamento. O fabricante reserva-se o direito de alterar os dados técnicos.

Características / especificações técnicas

• Modelo / série: DT2500
• Classificação de segurança intrínseca: II (2)G [Ex ib Gb] IIC ou IIB
• Certificação: BKI 15 ATEX 0023 X
• Tensões de saída nominais: selecionáveis entre 6–24 VDC; valores nominais padrão: 6, 8, 10, 12, 15, 18, 24 VDC
• Múltiplas variantes com valores Uo, Io, Po, Co, Lo (ver designação do tipo)
• Proteção contra sobrecorrente: limitador interno com indicação de sobrecarga
• Proteção contra sobretensões: fornecida (ver dados de segurança)
• Coeficiente de temperatura: ≤ 250 ppm/°C
• Alimentação: 230 VAC, 50/60 Hz; consumo: 9 VA
• Montagem: trilho DIN TS-35, largura 35 mm
• Material da caixa: poliamida PA6.6; ligação: bornes de parafuso; secção máx. de cabo: 2,5 mm²
• Dimensões (L×A×P): 35 × 99 × 115 mm; Peso: 0,35 kg
• Classe de proteção: IP20
• EMC: conforme EN 61326-1; imunidade: ambiente industrial; emissão: Grupo 1, Classe B
• Temperatura de operação: 0–50 °C; humidade relativa: até 90% sem condensação
