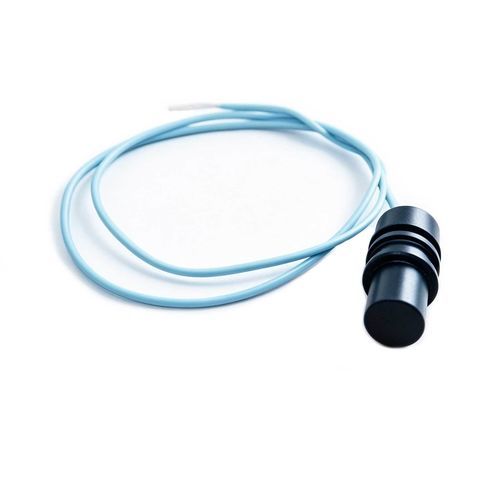

Sonda acústica

de frequênciaultrassônicapara pesquisa e desenvolvimento

Visão geral do produto
Esta sonda ultrassônica destina-se a dispositivos de medição da rigidez hepática e foi projetada para fornecer sensibilidade e resolução adequadas para avaliações do tipo elastografia. As opções de frequência central e diâmetro efetivo permitem ajustar a sonda a diferentes perfis de pacientes e requisitos de medição.

Principais características

• Frequência central (-6 dB): 2,5 / 3 / 5 MHz ±0,3 MHz
• Diâmetro efetivo: Ø5 mm, Ø7 mm
• Largura de banda relativa (-6 dB): ≥60%
• Largura de pulso de eco (-20 dB): ≤800 ns
• Distância focal da sonda: 5 cm

Resumo das especificações

• Frequência central (-6 dB): 2,5 / 3 / 5 MHz ±0,3 MHz
• Diâmetro efetivo: Ø5 mm, Ø7 mm
• Largura de banda relativa (-6 dB): ≥60%
• Largura de pulso de eco (-20 dB): ≤800 ns
• Distância focal da sonda: 5 cm
• Sensibilidade de transmissão-recepção: ≥ -32 dB
• Capacitância estática: 2200 ±15%

Aplicações
Projetada para integração com aparelhos médicos de medição da rigidez hepática e sistemas de elastografia/ondas de cisalhamento, suportando avaliações quantitativas da rigidez hepática em fluxos clínicos.

Relatório e condições de teste

• Relatório de biocompatibilidade disponível para a superfície de contato.
• Os testes acima foram realizados a 25°C.

Características / Especificações técnicas

• Frequência central (-6 dB): 2,5 / 3 / 5 MHz ±0,3 MHz
• Diâmetro efetivo: Ø5 mm, Ø7 mm
• Largura de banda relativa (-6 dB): ≥60%
• Largura de pulso de eco (-20 dB): ≤800 ns
• Distância focal da sonda: 5 cm
• Sensibilidade de transmissão-recepção: ≥ -32 dB
• Capacitância estática: 2200 ±15%
