Transdutor de ultrassom submersível BBAT-Q50D2

de alta frequência

Visão geral do produto
O BBAT-Q50D2 é um transdutor atomizador ultrassónico fornecido com uma placa driver compatível. A operar a 2,4–2,6 MHz com potência nominal de 5 W e entrada de 12 V CC, produz um débito de névoa >50 mL/h e gotas de 2–3 µm. Concebido para integração em nebulizadores, humidificadores e sistemas industriais de atomização; existem opções de frequência, potência e tensão para projectos OEM.

Especificações principais
Modelo: BBAT-Q50D2
Débito de névoa: >50 mL/h
Tamanho das gotas: 2–3 µm
Frequência de operação: 2,4–2,6 MHz
Potência nominal: 5 W
Tensão de entrada: 12 V CC
Vida útil de referência: 15000 h
Nível de água operacional: 18–28 mm
Faixa de temperatura do líquido: 0–50 °C
Fluído de teste: Água pura
Peso: 0,08 kg

Características do produto

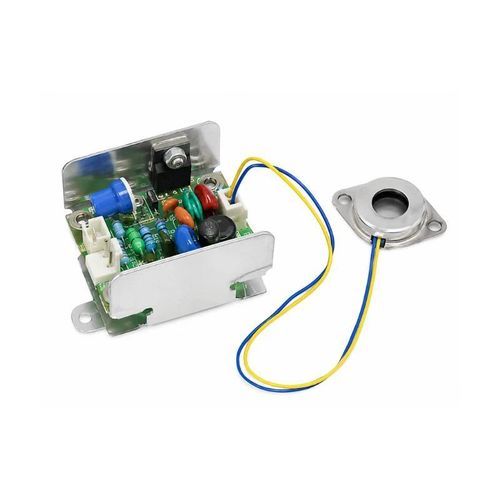

• Transdutor atomizador fornecido com placa driver combinada para integração plug‑and‑play
• Geração de gotas finas (1–5 µm conforme configuração)
• Opções de entrada DC de baixa tensão (5–48 V) e potências nominais variadas (2–30 W)
• Opções de revestimento para água potável, líquidos corrosivos ou resistência aumentada à corrosão
• Dimensões disponíveis para transdutor e PCB para montagem OEM flexível
• Suporta ajuste de potência e proteção contra nível baixo de líquido

Configurações disponíveis
BBAT-Q380D4 — 1,7 MHz; 48 V CC; 30 W; gotas 4–5 µm; névoa >380 mL/h; vida 3000 h; nível de água 30–40 mm
BBAT-Q300D4 — 1,7 MHz; 48 V CC; 23 W; gotas 4–5 µm; névoa >300 mL/h; vida 10000 h; nível de água 30–40 mm
BBAT-Q250D4 — 1,7 MHz; 36 V CC; 22 W; gotas 4–5 µm; névoa >250 mL/h; vida 10000 h; nível de água 30–40 mm
BBAT-Q180D3 — 2,4–2,5 MHz; 24 V CC; 15 W; gotas 3 µm; névoa >180 mL/h; vida 10000 h; nível de água 25–35 mm
BBAT-Q250D3 — 2,0 MHz; 36 V CC; 18 W; gotas 3 µm; névoa >250 mL/h; vida 10000 h; nível de água 25–35 mm
BBAT-Q150D2 — 2,4–2,6 MHz; 24 V CC; 12 W; gotas 2–3 µm; névoa >150 mL/h; vida 10000 h; nível de água 25–35 mm
BBAT-Q70D2 — 2,4–2,6 MHz; 12 V CC; 7 W; gotas 2–3 µm; névoa >70 mL/h; vida 10000 h; nível de água 18–28 mm
BBAT-Q50D2 — 2,4–2,6 MHz; 12 V CC; 5 W; gotas 2–3 µm; névoa >50 mL/h; vida 15000 h; nível de água 18–28 mm
BBAT-Q30D2 — 2,4–2,6 MHz; 12 V CC; 3 W; gotas 2–3 µm; névoa >30 mL/h; vida 20000 h; nível de água 18–28 mm
BBAT-Q40D1 — 3,0 MHz; 12 V CC; 5 W; gotas 1–2 µm; névoa >40 mL/h; vida 15000 h; nível de água 18–28 mm
BBAT-Q25D1 — 3,0 MHz; 12 V CC; 3 W; gotas 1–2 µm; névoa >25 mL/h; vida 20000 h; nível de água 18–28 mm
BBAT-Q5D1 — 3,0 MHz; 5 V CC; 2 W; gotas 1–2 µm; névoa >5 mL/h; vida 20000 h; nível de água 18–28 mm

Dimensões
Transdutor atomizador
Φ1: 19 mm
Φ2: 12 mm
H1: 8,7 mm
H2: 2,7 mm
L1: 34 mm
L2: 26 mm
Comprimento do cabo L3: 200 mm
Largura W: 23,5 mm

Driver PCB
Altura H3: 32 mm
Comprimento L4: 60 mm
Distância de montagem L5: 53 mm
Distância de montagem L6: 45 mm
Largura W1: 36 mm

Opções de revestimento
Revestimento de níquel — adequado para água potável e líquidos com propriedades semelhantes
Revestimento em liga de titânio — resistência à corrosão aumentada para ambientes exigentes
Revestimento anticorrosão — destinado a líquidos corrosivos ou fortemente ácidos; selecionar se pH < 5 após avaliação de compatibilidade

Aplicações típicas

• Nebulizadores ultrassónicos
• Humidificadores e sistemas de controlo climático
• Geradores de névoa e aerossóis
• Módulos de atomização para integração OEM
• Sistemas industriais de atomização

Instalação e requisitos de operação

• Aplicar arrefecimento forçado por ar ao dissipador do driver PCB
• Ligar o transdutor ao driver PCB antes de ligar a alimentação
• Manter a superfície activa em contacto com o líquido; operação a seco proibida
• Usar um interruptor de boia para corte por baixo nível
• Evitar controlos de nível por eletrodo para prevenir danos por electrólise nos revestimentos
• Garantir ausência de diferença de potencial entre a superfície do transdutor e o líquido
• Ligar um resistor variável de 5,1 kΩ à porta VR da placa para ajuste de potência (curto = potência máxima; aberto = zero)
• Remover periodicamente depósitos minerais (Ca, Na, Mg, Si) da superfície do transdutor

Notas de desempenho
O débito real de névoa e a vida útil dependem da potência de entrada, frequência de operação, propriedades e temperatura do líquido, nível de água e concepção do sistema. A vida útil de referência é o tempo de operação até que o débito diminua para 60% do nível inicial em funcionamento contínuo.

Especificações técnicas

• Modelo: BBAT-Q50D2
• Débito de névoa: >50 mL/h
• Tamanho das gotas: 2–3 µm
• Frequência: 2,4–2,6 MHz
• Potência nominal: 5 W
• Tensão de entrada: 12 V CC
• Vida útil de referência: 15000 h
• Nível de água operacional: 18–28 mm
• Faixa de temperatura do líquido: 0–50 °C
• Fluído de teste: Água pura
• Peso: 0,08 kg
• Dimensões transdutor: Φ1 19 mm; Φ2 12 mm; H1 8,7 mm; H2 2,7 mm; L1 34 mm; L2 26 mm; comprimento do cabo 200 mm; largura 23,5 mm
• Dimensões driver PCB: altura 32 mm; comprimento 60 mm; distâncias de montagem 53 mm e 45 mm; largura 36 mm
