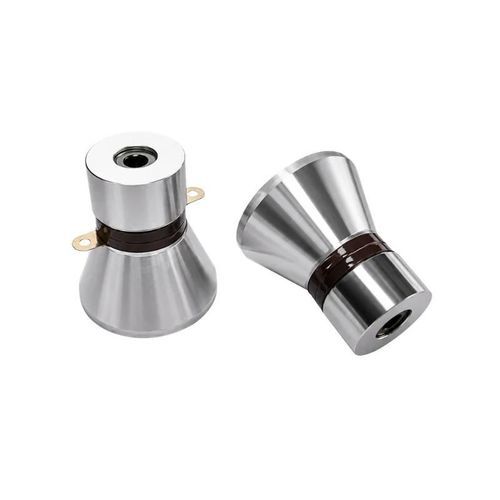

Transdutor de ultrassom de placa BBCL-40KP100

piezoelétricoacústicosubmersível

Visão geral do produto
O BBCL-40KP100 é um transdutor piezoelétrico para limpeza ultrassônica industrial. Com frequência nominal de 40 kHz e potência nominal de 100 W, converte a energia elétrica de alta frequência do gerador ultrassônico em vibração mecânica; a cavitação, o escoamento acústico e a pressão de radiação no líquido de limpeza removem contaminantes e melhoram a eficiência de limpeza. A família de produtos inclui frequências nominais de 20, 25, 28, 40, 54 e 80 kHz e potências de 35 a 120 W.

Especificações principais
Parâmetro | Valor
Modelo | BBCL-40KP100
Frequência nominal | 40 kHz
Frequência de ressonância | 40 ± 0,5 kHz
Capacitância estática | 7800 pF ±10%
Impedância de ressonância | ≤25 Ω
Potência nominal | 100 W
Diâmetro da superfície radiante | 52 mm
Altura | 48 mm

Características do produto

• Projetado para equipamentos de limpeza ultrassônica industriais
• Estrutura de transdução em cerâmica piezoelétrica
• Compatível com geradores ultrassônicos (é necessário corresponder a frequência)
• Várias configurações de frequência e potência disponíveis
• Diferentes diâmetros de superfície radiante e alturas para integração em tanques ou módulos
• Adequado para integração em tanques de limpeza e módulos automatizados

Configurações disponíveis
Modelo | Frequência de ressonância | Capacitância estática | Impedância de ressonância | Potência nominal | Diâmetro da superfície radiante | Altura
BBCL-20KP120 | 20 ± 0,5 kHz | 9000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 46 mm
BBCL-20KP100 | 20 ± 0,5 kHz | 5000 pF ±10% | ≤25 Ω | 100 W | 68 mm | 94 mm
BBCL-25KP60 | 25 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 80 mm
BBCL-28KP120 | 28 ± 0,5 kHz | 7000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 66 mm
BBCL-28KP100 | 28 ± 0,5 kHz | 5000 ou 7800 pF ±10% | ≤25 Ω | 100 W | 68 mm | 66 mm
BBCL-28KP60 | 28 ± 0,5 kHz | 3500 ou 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 68 mm
BBCL-28KP50 | 28 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 82 mm
BBCL-40KP100 | 40 ± 0,5 kHz | 7800 pF ±10% | ≤25 Ω | 100 W | 52 mm | 48 mm
BBCL-40KP60 | 40 ± 0,5 kHz | 3500 ou 4800 pF ±10% | ≤25 Ω | 60 W | 45 mm | 50 mm
BBCL-40KP50 | 40 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 55 mm
BBCL-54KP35 | 54 ± 0,5 kHz | 3200 pF ±10% | ≤25 Ω | 35 W | 38 mm | 36 mm
BBCL-80KP60 | 80 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 40 mm | 60 mm

Aplicações típicas

• Limpeza ultrassônica de componentes industriais e subconjuntos
• Limpeza de peças metálicas, fixadores e ferragens
• Limpeza de componentes eletrônicos e de precisão
• Integração em tanques e módulos de limpeza ultrassônica
• Equipamentos de limpeza automatizados para linhas de produção

Considerações de seleção
Verifique se a frequência do transdutor corresponde à do gerador ultrassônico. Confirme as características dos itens a limpar, as dimensões do tanque, a potência acústica necessária, o número e posicionamento dos transdutores, o método de montagem e o espaço de instalação disponível antes da seleção final.

Especificações técnicas

• Modelo: BBCL-40KP100
• Frequência nominal: 40 kHz
• Frequência de ressonância: 40 ± 0,5 kHz
• Capacitância estática: 7800 pF ±10%
• Impedância de ressonância: ≤25 Ω
• Potência nominal: 100 W
• Diâmetro da superfície radiante: 52 mm
• Altura: 48 mm
• Frequências da família: 20, 25, 28, 40, 54, 80 kHz
• Intervalo de potência nominal na família: 35 a 120 W
