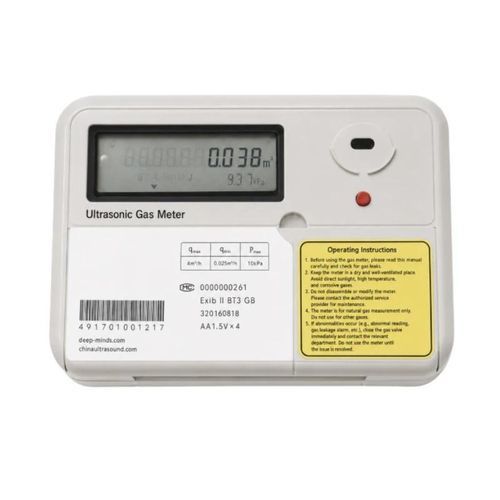

Medidor de gás digital BBUGM-S

ultrassônicoIoT

Visão geral do produto
O BBUGM-S é um medidor de gás ultrassônico inteligente que utiliza medição por tempo de trânsito em uma tubulação fechada. Exibe vazão instantânea e volume acumulado. O projeto totalmente eletrônico elimina desgaste mecânico e integra controle de válvula, armazenamento de dados e comunicação sem fio.

Aplicações e gases suportados
Disponível nas versões G1.6, G2.5 e G4 para medição residencial e comercial de gás natural, GLP, ar, nitrogênio e outros gases inertes. Comunicação opcional: LoRa ou NB‑IoT. Entrada de contato passivo para ligação com alarme de gás. Não indicado para hidrogênio, oxigênio, acetileno, sulfeto de hidrogênio ou gases tóxicos/corrosivos.

Principais características

• Medição ultrassônica por tempo de trânsito em tubulação fechada
• Versões: G1.6, G2.5, G4
• Classe de precisão 1.5 (±3% em baixo fluxo, ±1,5% de qt a qmax)
• Controle de válvula integrado e exibição pré-paga/preços escalonados
• Comunicação sem fio opcional LoRa ou NB‑IoT
• Ligação de alarme por vazamento de gás via entrada de contato passivo
• Diagnósticos integrados e registo de eventos anormais
• Alimentado por bateria (3,6 V ER lítio) com entrada externa 9 VDC opcional
• Classificação à prova de explosão: Ex ib IIB T3 Gb; Proteção: IP65

Especificações de vazão (tabela)
Versão | Vazão permanente | Faixa de vazão
G1.6 | 1,6 m³/h | 0,016 a 2,5 m³/h
G2.5 | 2,5 m³/h | 0,025 a 4 m³/h
G4 | 4 m³/h | 0,04 a 6 m³/h

Especificações técnicas (tabela)
Parâmetro | Especificação
Gases medidos | Gás natural, GLP, ar, nitrogênio e outros gases inertes
Classe de precisão | Classe 1.5
Erro de indicação, qmin ≤ q < qt | ±3%
Erro de indicação, qt ≤ q ≤ qmax | ±1,5%
Pressão máxima de trabalho | 10 kPa
Temperatura de operação | -20 a +50 °C
Temperatura de armazenamento | -25 a +55 °C
Informações exibidas | Vazão instantânea, volume acumulado, estado da bateria, estado da válvula, saldo restante, valor de compra, preço unitário, consumo acumulado
Bateria de medição | 3,6 V ER lítio (vida útil projetada 10 anos)
Bateria comunicação/válvula | Quatro AA 1,5 V
Alimentação externa | Entrada 9 VDC opcional
Comunicação sem fio | LoRa ou NB‑IoT
Outras interfaces | Saída de pulso, infravermelho (CJ/T 188 a 1200 bps), entrada de alarme de gás
Equivalente de pulso | 10 L/P
Grau de proteção | IP65
Classificação à prova de explosão | Ex ib IIB T3 Gb

Gases mensuráveis e restritos
Mensuráveis: gás natural, GLP, ar, nitrogênio e outros gases inertes. Restritos: hidrogênio, oxigênio, acetileno, sulfeto de hidrogênio e gases tóxicos ou corrosivos.

Aplicações típicas

• Medição de gás natural residencial
• Medição de gás comercial
• Medição de consumo de GLP
• Gestão de gás pré-pago
• Leitura remota e controle de válvula
• Ligação a alarme de vazamento de gás

Resumo das especificações

• Versões: G1.6, G2.5, G4
• Princípio de medição: tempo de trânsito ultrassônico em tubulação fechada
• Precisão: Classe 1.5 (±3% em baixo fluxo, ±1,5% de qt a qmax)
• Pressão máxima de trabalho: 10 kPa
• Temperatura de operação: -20 a +50 °C; armazenamento: -25 a +55 °C
• Visor: vazão instantânea, volume acumulado, estado bateria/válvula, saldo e informações de preço
• Baterias: medição — 3,6 V ER lítio (10 anos); comunicação/valvula — 4 × AA 1,5 V
• Alimentação externa: entrada 9 VDC opcional
• Sem fio: LoRa ou NB‑IoT; Interfaces: pulso, infravermelho (CJ/T 188), entrada alarme gás
• Equivalente de pulso: 10 L/P; Proteção: IP65; À prova de explosão: Ex ib IIB T3 Gb
