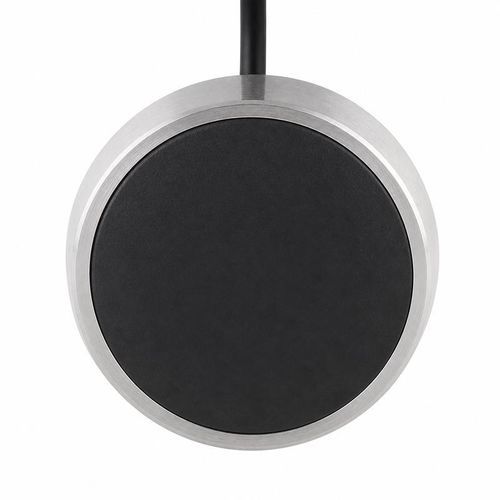

Transdutor de corrente Doppler BBUA-ADCP

de monitoramento

Visão geral
A série BBUA-ADCP inclui transdutores Doppler concebidos para perfilagem de correntes em rios e oceanos, medição de velocidade em canais, monitorização hidrológica e investigação de campos de fluxo subaquáticos. Estão disponíveis quatro frequências centrais (500 kHz, 1 MHz, 2 MHz, 3 MHz), cada uma com ângulos de feixe, adaptação elétrica, faixas de temperatura, classificações de pressão e materiais de invólucro adequados à operação submersa.

Frequência e configurações operacionais
Frequência central — Ângulo de feixe a meia‑potência — Impedância mínima — Capacitância a 1 kHz — Tensão de pico de funcionamento — Temperatura de funcionamento — Classificação de pressão — Material do invólucro — Grau de proteção
500 kHz ±5% — 5,8° ±10% — 100 Ω ±20% — 1.500 pF ±20% — <600 Vpp — -20 a +60°C — ≤1 MPa — Aço inoxidável e plástico — IP68
1 MHz ±5% — 2,4° ±10% — 15 Ω ±20% — 4.000 pF ±20% — <300 Vpp — -40 a +80°C — ≤1 MPa — Aço inoxidável 304 e PI — IP68
2 MHz ±5% — 2° ±10% — 3,5 Ω ±20% — 5.600 pF ±20% — <150 Vpp — -40 a +80°C — ≤1 MPa — Aço inoxidável 304 e PI — IP68
3 MHz ±5% — 2,9° ±10% — 10 Ω ±20% — 1.000 pF ±20% — <95 Vpp — -20 a +60°C — ≤1 MPa — Aço inoxidável 304 e plástico — IP68

Alcance confirmado e dados de largura de banda
Frequência — Característica confirmada
1 MHz — Alcance de referência 0,05 a 3 m; largura de banda ±20% a -3 dB
2 MHz — Alcance de referência 0,03 a 2 m

Aplicações e seleção

• Perfilagem de correntes em rios e oceanos
• Medição de velocidade em canais
• Monitorização hidrológica
• Investigação de campos de fluxo subaquáticos

Características / Especificações técnicas

• Série: BBUA-ADCP
• Frequências centrais disponíveis: 500 kHz, 1 MHz, 2 MHz, 3 MHz
• Ângulos de feixe (meia‑potência): 500 kHz: 5,8° ±10%; 1 MHz: 2,4° ±10%; 2 MHz: 2° ±10%; 3 MHz: 2,9° ±10%
• Impedância mínima: 500 kHz: 100 Ω ±20%; 1 MHz: 15 Ω ±20%; 2 MHz: 3,5 Ω ±20%; 3 MHz: 10 Ω ±20%
• Capacitância a 1 kHz: 500 kHz: 1.500 pF ±20%; 1 MHz: 4.000 pF ±20%; 2 MHz: 5.600 pF ±20%; 3 MHz: 1.000 pF ±20%
• Tensão de pico de funcionamento (Vpp): 500 kHz: <600; 1 MHz: <300; 2 MHz: <150; 3 MHz: <95
• Intervalos de temperatura de funcionamento: 500 kHz & 3 MHz: -20 a +60°C; 1 MHz & 2 MHz: -40 a +80°C
• Classificação de pressão: ≤1 MPa (todas as configurações)
• Materiais do invólucro: aço inoxidável (304), plástico e PI conforme a frequência
• Grau de proteção: IP68
• Usos previstos: perfilagem rio/oceano, velocidade de canal, hidrologia, investigação de fluxos subaquáticos
