Transdutor de ultrassom de placa BBUAF

submersívelde alta frequência

Visão geral do produto

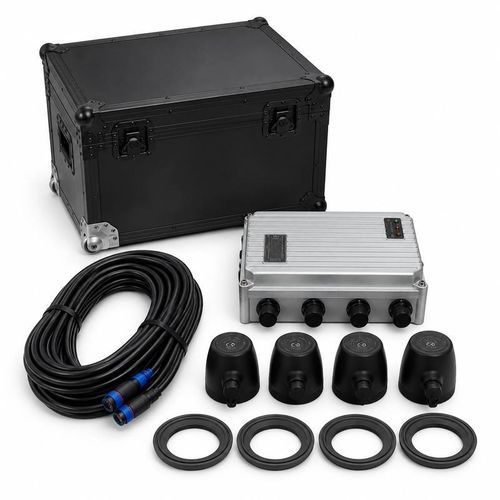

O BBUAF é um sistema ultrassônico anti-incrustação para embarcações e instalações offshore. Inclui um módulo de controlo de quatro canais, transdutores ultrassónicos (montagem plana ou em tubo), cabos de ligação, anéis de fixação adesivos ou adaptadores de flange e acessórios de montagem. O sistema emite vibrações pulsadas adaptativas de 19,5–60 kHz através da estrutura do casco ou das tubagens para reduzir a adesão inicial de algas, cracas e outros organismos. Projetado para funcionamento preventivo contínuo, deve ser instalado em superfícies limpas.

Componentes do sistema

• Módulo de controlo inteligente de quatro canais
• Transdutores ultrassónicos para montagem plana e em tubo
• Cabos de ligação padrão de 5 m (extensíveis)
• Anéis de fixação planos e suportes adaptadores para tubos
• Adesivo de instalação e acessórios de montagem
• Componentes de proteção de alimentação

Principais características

• Operação pulsada adaptativa: 19,5–60 kHz
• Módulo de controlo de quatro canais, potência nominal 200 W
• Consumo médio ≈50 W por transdutor
• Cobertura de referência até 20 m² por transdutor (dependente da instalação)
• Módulo IP65 / Transdutores IP68
• Opções de alimentação AC 100–240 V ou DC 12–24 V (com módulo adaptado)
• Montagem por colagem em superfícies planas e por adaptador em tubos; instalação não penetrante
• Funcionamento preventivo contínuo 24/7
• Cabos extensíveis até 80 m

Especificações técnicas

• Finalidade do sistema: Inibir incrustação marinha em cascos, tubagens de água do mar, sea chests, filtros e estruturas submersas
• Canais de controlo: 4
• Frequência de operação: 19,5–60 kHz (pulso adaptativo)
• Potência nominal do módulo: 200 W
• Potência média por transdutor: ≈50 W
• Cobertura por transdutor: ≤20 m² (depende do substrato e da montagem)
• Proteção do módulo: IP65
• Proteção do transdutor: IP68
• Tensão de operação: AC 100–240 V; DC 12–24 V (com módulo adaptado)
• Dimensões do módulo: ≈304 × 218 × 105 mm
• Peso do módulo: ≈4,2 kg
• Comprimento padrão do cabo: 5 m (máx. 80 m)
• Temperatura de operação: -20°C a +60°C
• Substratos compatíveis: Fibra de vidro, alumínio, aço
• Garantia padrão: 1 ano (exclui consumíveis e danos causados por humanos)

Opções de transdutor e montagem

• Transdutor de montagem plana — Dimensões: Φ115 × 88 mm (anel incluído); Instalação: anel de fixação aderente; Local típico: secções planas do casco, sea chests, superfícies planas
• Transdutor para tubo — Dimensões: 130 × 80 × 106 mm (suporte adaptador incluído); Instalação: suporte adaptador específico por diâmetro de tubo; Local típico: tubagens de água do mar, filtros, circuitos de refrigeração

Princípio de funcionamento
O módulo de controlo gera sinais pulsados que os transdutores convertem em vibração mecânica transmitida através do casco ou da tubagem. Esta vibração microscópica contínua dificulta a fixação inicial de organismos e ajuda a prolongar os intervalos de limpeza. O sistema é de caráter preventivo: superfícies com incrustação pesada devem ser limpas antes da instalação. A eficácia depende do material do substrato, espessura estrutural, posição de montagem, obstáculos e número de transdutores instalados.

Aplicações típicas

• Embarcações comerciais, de pesca, iates e barcos de trabalho
• Sea chests e entradas de água do mar
• Tubagens de refrigeração e filtros de água do mar
• Estruturas submersas próximas às hélices
• Plataformas eólicas offshore e estruturas de engenharia marinha
• Gaiolas de aquicultura em mar profundo e equipamentos relacionados
• Outras instalações subaquáticas expostas à bioincrustação

Requisitos de instalação

• Preparar superfície limpa: remover óleo, ferrugem, revestimentos e incrustação existente
• Colar transdutores planos com anéis de fixação; selecionar suportes adaptadores conforme diâmetro do tubo
• Montar o módulo de controlo numa sala de máquinas seca ou local protegido
• Passar cabos pelo menos a 20 cm de outros cabos críticos e protegê-los com conduta corrugada resistente ao fogo
• Manter transdutores a pelo menos 30 cm de grandes obstáculos (rolamentos de leme, longarinas)
• Separar transdutores de ecossons e outros equipamentos acústicos para reduzir interferências
• Evitar instalação em paredes externas de tanques de combustível/água doce e dentro de 50 cm dessas áreas

Recomendações de manutenção

• Verificar indicadores do módulo e conexões de cabo mensalmente
• Inspecionar fixação, selagem e fusíveis dos transdutores a cada seis meses
• Inspecionar superfícies e pontos de montagem dos transdutores durante a manutenção anual do casco
• Avaliar desempenho anti-incrustante em conjunto com o estado do revestimento, área de operação e pressão local de incrustação

Informação necessária para seleção

• Tipo de embarcação ou instalação offshore
• Materiais do casco e das tubagens
• Áreas a proteger e superfície estimada
• Diâmetros exteriores das tubagens e locais de montagem
• Fonte de alimentação disponível e tensão
• Distância de cabo entre o módulo e cada transdutor
• Localização de ecossons, localizadores de peixes ou outros equipamentos acústicos
• Desenhos estruturais ou fotografias das áreas de instalação previstas

Modelo / Série

• Modelo/Série: BBUAF
• Canais de controlo: 4
• Frequência de operação: 19,5–60 kHz (adaptativa)
• Potência nominal do módulo: 200 W
• Potência média por transdutor: ≈50 W
• Cobertura de referência: ≤20 m² por transdutor (dependente da instalação)
• Proteção: módulo IP65, transdutores IP68
• Tensão de funcionamento: AC 100–240 V ou DC 12–24 V (com módulo adaptado)
