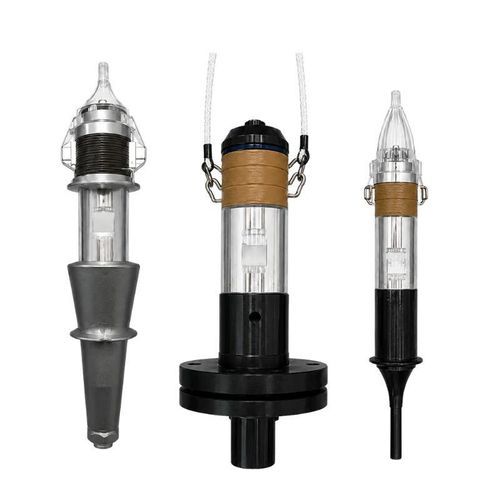

Transdutor de ultrassom cilíndrico BBWD-20KP2000

piezoelétricopiezoelétricode alta frequência

Visão geral do produto
O BBWD-20KP2000 é um transdutor piezoelétrico para equipamentos industriais de soldagem ultrassônica. Com frequência nominal de 20 kHz e potência nominal de 2000 W, converte a energia elétrica de alta frequência fornecida por um gerador ultrassônico em vibração mecânica. Um booster e uma sonotrode transmitem essa vibração à área de soldagem.

Gama de produtos
A gama inclui frequências nominais de 15, 18, 20, 28 e 35 kHz e potências nominais de 300 a 2600 W. A seleção deve basear-se na frequência do gerador, na potência requerida e no espaço de instalação disponível.

Principais especificações
Parâmetro | Valor
Modelo | BBWD-20KP2000
Frequência nominal | 20 kHz
Frequência de ressonância | 19,8 ± 0,3 kHz
Capacitância estática | 17000–18000 pF
Impedância de ressonância | ≤10 Ω
Potência nominal | 2000 W
Diâmetro | 50 mm
Altura | 112 mm

Características do produto

• Projetado para equipamentos industriais de soldagem ultrassônica
• Construção piezoelétrica com aperto por parafusos
• Compatível com geradores ultrassônicos, boosters e sonotrodes
• Várias configurações de frequência e potência disponíveis
• Diferentes diâmetros e alturas para integração em equipamentos

Configurações disponíveis
Modelo | Frequência de ressonância | Capacitância estática | Impedância de ressonância | Potência nominal | Diâmetro | Altura
BBWD-15KP2600 | 14,8 ± 0,3 kHz | 9000–10000 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-15KP2600 | 14,8 ± 0,3 kHz | 12500–13500 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-18KP2000 | 17,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 130 mm
BBWD-20KP2000 | 19,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 112 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 117 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 125 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 13500–14000 pF | ≤10 Ω | 1500 W | 50 mm | 130 mm
BBWD-28KP800 | 27,8 ± 0,3 kHz | 7200–8200 pF | ≤10 Ω | 800 W | 38 mm | 92 mm
BBWD-28KP500 | 27,8 ± 0,3 kHz | 3900–4300 pF | ≤20 Ω | 500 W | 25 mm | 88 mm
BBWD-35KP300 | 34,8 ± 0,3 kHz | 1900–2100 pF | ≤30 Ω | 300 W | 25 mm | 70 mm

Aplicações típicas

• Soldagem ultrassônica de componentes plásticos
• Soldagem de não-tecidos e materiais sintéticos
• Embalagem, selagem e montagem industrial
• Corte ultrassônico e equipamentos de processamento industrial relacionados
• Sistemas automatizados de soldagem ultrassônica

Considerações de seleção
A frequência nominal do transdutor deve corresponder à do gerador ultrassônico, do booster e da sonotrode. A potência requerida, o espaço de instalação, as condições de carga e o material a ser processado também devem ser confirmados antes da seleção da configuração final.

Especificações técnicas

• Modelo: BBWD-20KP2000
• Frequência nominal: 20 kHz
• Frequência de ressonância: 19,8 ± 0,3 kHz
• Capacitância estática: 17000–18000 pF
• Impedância de ressonância: ≤10 Ω
• Potência nominal: 2000 W
• Diâmetro: 50 mm
• Altura: 112 mm
• Construção: Transdutor piezoelétrico com aperto por parafusos
• Compatibilidade: Funciona com geradores ultrassônicos, boosters e sonotrodes
• Opções de frequência disponíveis: 15, 18, 20, 28, 35 kHz
• Intervalo de potência disponível: 300–2600 W
