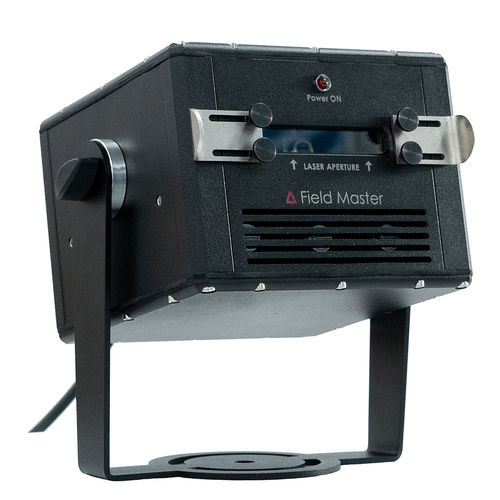

Projetor a laser de posicionamento Delta Field Master

para montagempara marcaçãode contorno

Visão geral do produto
O Delta Field Master é um projetor laser de linhas industrial concebido para substituir fitas ou tinta em marcações de piso duráveis em ambientes de alto tráfego, poeirentos ou exigentes. Fácil de instalar e alinhar, permite ajustar o comprimento de projeção e pré-definir a espessura da linha para aplicações industriais internas e externas. Classificado como laser classe 3R, projeta linhas brilhantes a longas distâncias e é adequado para demarcação de áreas de pedestres, passagem de empilhadores, docas e integração em máquinas.

Principais características

• Linhas muito brilhantes com tecnologia de diodo e longa vida útil (MTTF >30.000 h)
• Espessura da linha ajustável 10–70 mm e ângulos de projeção selecionáveis
• Invólucro IP65 com arrefecimento TEC e controlo por microprocessador
• Entrada de controlo: 5–24 V DC via conetor industrial M12 de 4 pinos
• Disponível em várias comprimentos de onda e potências conforme a aplicação
• Projetado para operação contínua e integração OEM

Especificações técnicas
Óptico / Laser:
Comprimentos de onda (nm): 530, 638, 445
Potência laser (mW): ≤1000, ≤1500 (dependente do modelo)
Classe laser: 3R
Tecnologia: Diodo

Especificações elétricas:
Tensão de entrada: 90–265 VAC, 50/60 Hz
Corrente de entrada: 1,8 A @115 V / 1 A @230 V
Sinal de controlo (ligar/desligar): 5–24 V DC via conetor M12 4 pinos
Proteção térmica: Sim
Fusível: 2 A @230 V (5×20 mm)
Ligação: Entrada de cabo metálica
Comprimento do cabo de alimentação: 5 m / 10 m / 15 m / 20 m (sob consulta)

Projeção óptica:
Ângulos de lente de projeção: 30°, 45°, 60°, 90°, 110° (sob consulta)
Foco: Manual (sob consulta)
Espessura de linha: 10–70 mm (ajustável)
Opções DOE: Círculo, Cruz, Grelha, Quadrado (sob consulta)

Mecânico / Ambiental:
Dimensões (mm): 182 x 160 x 117
Aro de segurança: 2 × DIN 580
Peso: 5 kg
Grau de proteção: IP65

Exemplos de comprimento de linha (aprox.):
Ângulo 45° — Distância 5 m — Comprimento ≈ 4,25 m
Ângulo 60° — Distância 5 m — Comprimento ≈ 5,80 m
Ângulo 90° — Distância 5 m — Comprimento ≈ 10 m
Ângulo 110° — Distância 5 m — Comprimento ≈ 15 m

Notas
A escolha de um ângulo de feixe maior aumenta o comprimento projetado. Especifique comprimento de onda, potência e ângulo de lente conforme as condições ambientais e requisitos de visibilidade.

Especificações adicionais

• Vida útil estimada (MTTF): >30.000 horas
• Temperatura de operação: -40°C a +45°C
• Temperatura de armazenamento: -40°C a +85°C
• Controlo on/off: 5–24 V DC via conetor M12 4 pinos
• Dimensões: 182 x 160 x 117 mm
• Peso: 5 kg
• Grau de proteção: IP65
