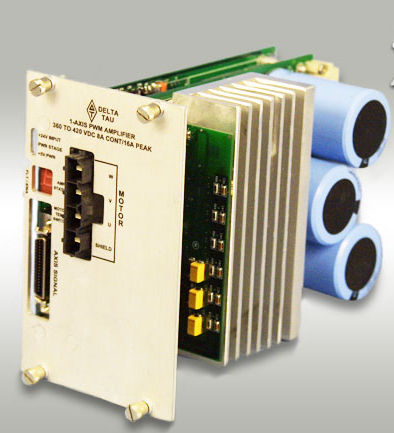

Amplificador de corrente 3U081 series

eletrônicopara montagem em rackcom modulação por largura de pulso

Esta único-linha central, amplificador direto de PWM é projetada caber em uma cremalheira padrão de 3U UMAC. Pretende-se conduzindo a indução da C.A., os motores sem escova, lineares, e escovados do ímã permanente da C.C. Tem uma avaliação atual de 8.0 A Continuous/16.0 um pico. Esta movimentação operar-se-á diretamente fora dos canos principais do poder prendidos à placa traseira, a tipicamente 110 VAC ou a 230 fases do VAC, as trifásicas ou as monofásicas com derating apropriado. Uma fonte de alimentação externa de +24 VDC @1A (regulado ou não regulado) é exigida para o poder da lógica permitindo que o usuário controle o poder do motor separada do poder da lógica de controle. Os amplificadores são conectados a um controlador de PMAC através de ACC-24E2, de ACC-24E2M, de ACC-24E3 (poder PMAC somente), de ACC-8F ou de ACC-8FS. Estes amplificadores da movimentação são projetados receber o comando digital direto da tensão do motor do lógica-nível PWM do controlador de PMAC e convertê-los à alta tensão para o controle de motor. Fornecem a conversão de poder, o gabarito atual do sentido do motor ao controlador de PMAC, e a proteção de sistema detalhada. Cada movimentação igualmente aceita sensores térmicos da sobrecarga do motor para a movimentação interrompida no motor sobre a temperatura. O controlador do anfitrião fornece todas funções de controle restantes do motor.
