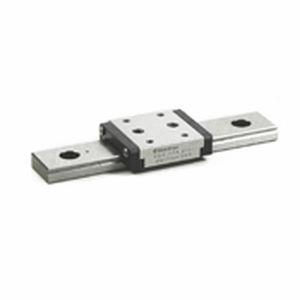

Guia linear com patim de esferas recirculantes BSGS9W-1-80em açode precisãocompacta
Guardar nos favoritos
Comparar
Características
- Tecnologia
- com patim de esferas recirculantes
- Outras características
- em aço, de precisão, compacta
- Comprimento do trilho
80 mm
(3,15 in)- Capacidade de carga
1.569 N
Descrição
Guias de deslizamento de esferas largas recirculantes (BSG-W)
Família: BSGS9W
Modelo: BSGS9W-1-80
Preço: R$ 156,00
Todas as dimensões em milímetros, salvo indicação em contrário
O percurso total abaixo é baseado em 1 vagão por trilho
Dimensão do carro : mm (pol.)
H : 9 (0.354)
B : 25 (0.984)
L2 : 31.5 (1.24)
L1 : 1.185 (30.1)
W : 3.5 (0.138)
P1 : 18 (0.709)
P2 : 12 (0.472)
S1 : M2.6
e1 : 2.5 (0.098)
L3 : 22.1 (0.87)
W2 : 12.5 (0.492)
S2 : M4
e2 : 3.5 (0.138)
b : 7 (0.276)
Classificação de Carga Básica : kgf (lbf)
Dynamic C : 160 (352)
Static Co : 250 (551)
Dimensões do trilho guia : mm (pol.)
P : 30 (1.181)
H1 : 5.2 (0.205)
C : 14 (0.551)
B1 : 7 (0.276)
B2 : —
W1 : 5.5 (.217)
d x G x h : 3,5 x 6 x 3,2
(.138 x .236 x .126)
Tipo S3 N : -
N : 10 (0.394)
Peso : kgs (lbs)
Carro - Lb (kg) : 0,02 (0,044)
Trilho guia - Lb/ft (kg/m) : 0,5 (0,336)
mm (pol.)
Comprimento máximo : 700 (27,6x)
---
Catálogos
Precision Guide - Inch
102 Páginas
Precision guide- Metric
100 Páginas
