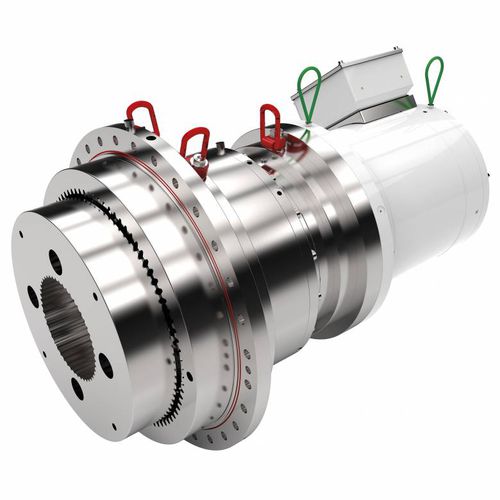

Redutor planetário Servox® series

coaxial> 10 kNmde dois estágios

O acionamento Servox® SP possui uma caixa de engrenagens planetárias modificada e permite relações de transmissão médias entre 12 e 20 na disposição coaxial. Além disso, o acionamento é apenas um pouco mais comprido do que uma caixa de engrenagens planetárias normal com uma potência semelhante. Estes accionamentos podem ser concebidos de forma económica até valores de binário de 150 kNm. O acionamento Servox® E standard está equipado com um travão de segurança de acionamento hidráulico no veio de entrada da engrenagem. A caixa de engrenagens planetárias de qualidade comprovada da Nidec DESCH segue a direção do veio excêntrico. Para grandes quantidades, para forças de prensagem pequenas e médias. Uma outra versão de acionamento, o Servox® DS, oferece a maior flexibilidade em termos de binário de saída, gama de relações de transmissão e variação do motor. Neste caso, o binário de saída é transmitido através de uma engrenagem planetária. Dependendo das condições geométricas, o acionamento do lado da entrada pode ser efectuado por dois a quatro servomotores. A combinação flexível da relação de transmissão e do número de motores dá origem a uma vasta gama de aplicações, proporcionando aos clientes a solução de acionamento mais adequada às suas necessidades. Está disponível um acionamento Servox® Z de dois níveis para relações de transmissão ainda mais elevadas e um design coaxial. Com base no acionamento Servox® E de série, uma segunda engrenagem planetária é montada por flange na saída do primeiro estágio de engrenagem, permitindo binários máximos de até 2000 kNm e relações superiores a i = 65. A velocidade de saída pretendida e o binário e a velocidade dos servomotores disponíveis são fundamentais.
