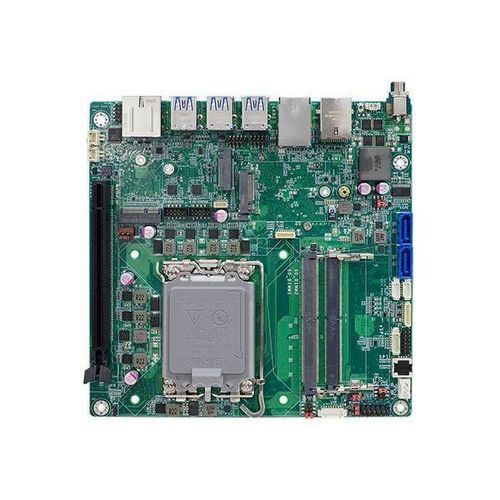

Placa-mãe mini-ITX ARS101/ARS103 series

Intel® Core™ UltraIntel®DDR5 SDRAM

As ARS101 e ARS103 são placas-mãe industriais Mini-ITX da DFI projetadas para processadores Intel Arrow Lake S / Intel® Core™ Ultra, oferecendo alta densidade de I/O, várias opções de expansão e suporte para até quatro ecrãs independentes. Destinam-se a aplicações embebidas, IoT e industriais que exigem amplas faixas de operação e suporte prolongado ao ciclo de vida da CPU.

Destaques

• Suporte de processador: Intel Arrow Lake S / Intel® Core™ Ultra socket LGA 1851, até 65W TDP.
• Variantes de chipset: Intel® W880, Q870 ou H810 (funcionalidades variam por modelo; ECC suportado no W880).
• Memória: 2x SODIMM DDR5 262 pinos até 96 GB; suporte DDR5 5600/6400 MHz dependendo da CPU.
• Vídeo: Quatro saídas independentes via 1x DP++ (DP++ 1.2), 1x HDMI 1.4b, 1x USB Type-C (DP alt), 1x eDP e extensão de display opcional M.2 A-key (eDP/LVDS/HDMI/DVI/VGA/DP).
• Expansão: 1x PCIe Gen5 x16 (comutação de lanes em algumas variantes), múltiplos slots M.2 (M Key 2280, B Key 2242/3042/3052, E Key 2230, A Key 3030 conforme SKU).
• Armazenamento & RAID: 1x M.2 2280 M Key (PCIe Gen4 x4 ou SATA), 2x portas SATA 3.0, RAID 0/1/5/10 com configuração adequada.
• I/O: Até 2x Intel 2.5GbE, múltiplas portas USB (até 6x USB 3.2 Gen2 Type-A ou variantes com USB Type-C Gen2x2), 2x RS-232/422/485, header de áudio frontal, conector de altifalante 3W, 1x DIO 8-bit.
• Segurança & gestão: Nuvoton TPM 2.0; opcionais EXT-OOB (Full), CNVi / vPro em SKUs compatíveis.
• Faixas e certificações: Operação -5°C a 65°C; armazenamento -40°C a 85°C. Certificações: CE, FCC Classe B, RoHS, UKCA.

Modelos / Encomenda (exemplos)

• ARS101-W880 — peça 770-ARS1011-000G: I/O traseiro: 1x DP, 1x HDMI, 2x LAN, 5x USB 3.2 Gen2, 1x USB Type-C; I/O interno: eDP, M.2 M/B/E/A, 4x USB2.0, TPM; jack DC; Operação -5 a 65°C.
• ARS101-Q870 — peça 770-ARS1011-100G: I/O traseiro: 1x DP, 1x HDMI, 2x LAN, 6x USB 3.2 Gen2; I/O interno: eDP, M.2 M/B/E/A, 4x USB2.0, TPM; jack DC; Operação -5 a 65°C.
• ARS101-H810 — peça 770-ARS1011-200G: I/O traseiro: 1x DP, 1x HDMI, 2x LAN, USB mistos Gen1/Gen2; I/O interno: eDP, M.2 M/B/E/A, TPM; jack DC; Operação -5 a 65°C.

Especificações técnicas

• Formato: Mini-ITX 170 mm x 170 mm.
• Processadores: Intel® Core™ Ultra (Arrow Lake S) LGA 1851; suporte típico até 65W TDP.
• Chipset: Intel® W880 / Q870 / H810 (diferenças por variante).
• BIOS: AMI SPI 256Mbit.
• Memória: 2x SODIMM DDR5 262 pinos até 96 GB; ECC apenas no W880; DDR5 5600/6400 MHz conforme CPU.
• Gráficos: Intel® UHD Graphics 700 — OpenGL 4.5, DirectX 12, OpenCL 2.1; aceleração HW para codecs comuns.
• Saídas & resoluções: HDMI até 4096x2160@30Hz; DP++ até 4096x2304@60Hz; USB Type-C até 4096x2304@60Hz; eDP até 4096x2160@60Hz.
• PCIe: 1x PCIe Gen5 x16 (W880/Q870 com lane switching; H810 x16 fixo).
• Slots M.2: M.2 2280 M Key (PCIe Gen4 x4 ou SATA), M.2 B Key 2242/3042/3052, M.2 E Key 2230, M.2 A Key 3030 (disponibilidade por SKU).
• Armazenamento: 2x SATA 3.0 (6 Gb/s) + 2x power SATA; RAID 0/1/5/10 com configuração adequada.
• Áudio: Codec Realtek ALC888; header de áudio frontal; conector altifalantes 3W L/R.
• Ethernet: Até 2x Intel® I226 2.5GbE (modelo dependente).
• USB & serial: USB traseiro até 6x USB 3.2 Gen2 (ou 5x + 1x Type-C Gen2x2 em alguns SKUs); headers USB 2.0 internos; 2x RS-232/422/485.
• DIO / SMBus / Watchdog: 1x DIO 8-bit; 1x SMBus; watchdog programável 1–255 s.
• Segurança: Nuvoton TPM 2.0; funcionalidades de gestão opcionais (EXT-OOB, CNVi, vPro) conforme SKU.
• Alimentação: ARS101 — entrada DC 12V ±5% ; ARS103 — entrada wide 12~28V ; conectores a pedido.
• RTC: bateria CR2032.
• Sistemas operativos: Windows 10/11 IoT Enterprise LTSC (64-bit), Ubuntu 24.04.
• Ambiente: Operação -5°C a 65°C; armazenamento -40°C a 85°C; humidade 5%–90% RH.
• Dimensões mecânicas: Mini-ITX 170 x 170 mm; altura da placa conforme configuração.
• Certificações: CE, FCC Classe B, RoHS, UKCA.
• País de origem: Taiwan.
