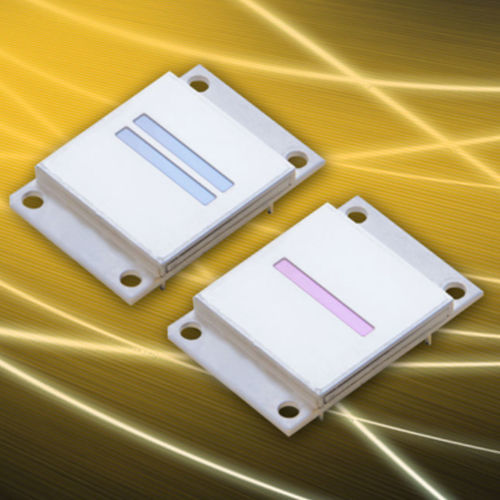

Sensor de temperatura de infravermelho PYROSENS

de matrizsem contato

A matriz linear piroeléctrica inclui um chip de tantalato de lítio com 128, 256 ou 510 elementos. Os sinais produzidos pelos elementos são processados num circuito CMOS. O processamento do sinal é efectuado pelo circuito analógico, incluindo um pré-amplificador de baixo ruído adaptado para cada pixel, um multiplexador e um amplificador de saída. O chip piroelétrico e o circuito de leitura CMOS estão localizados num substrato de película espessa, todos montados dentro de uma caixa metálica hermética. A radiação incidente passa através de uma janela ou filtro, transparente aos comprimentos de onda infravermelhos. Matrizes piroeléctricas de tantalato de lítio com elevada estabilidade a longo prazo 128, 256 ou 510 elementos com passo de 100 µm, 50 µm ou 25 µm, respetivamente Multiplexador CMOS integrado e sensor de temperatura Filtros revestidos de Ge ou Si Muitos tipos com elementos sensores finos fresados por feixe de iões para uma elevada relação sinal/ruído Opção: camada absorvente de metal para uma absorção elevada e uniforme do ponto de vista espetral Opção: fendas gravadas por feixe de iões entre os elementos sensores para uma excelente relação sinal-ruído a baixas frequências de modulação (por exemplo, 10 Hz) Kit de avaliação O kit de avaliação permite uma operação fácil das matrizes PYROSENS. É composto por uma pequena placa de circuito com a eletrónica completa e o software através do qual a eletrónica é controlada através de uma ligação USB a partir de um PC com Windows. A alimentação pode ser efectuada através da porta USB ou de uma fonte de alimentação separada. Para a sincronização com outros componentes externos, por exemplo, para a modulação da radiação, é fornecido um impulso de disparo. Está disponível uma interface DLL para a integração do kit de avaliação em soluções de software personalizadas e software de laboratório comum.
