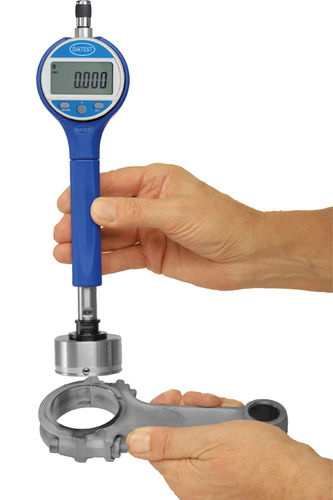

Calibrador tampão para medição de diâmetro interno BMD

para medição de diâmetro externo

O campo de aplicação é a produção de furos de alta precisão dentro de uma gama padrão de Ø 2,0 mm (T-BMD) até 270 mm na produção em série. O Plug Gauge BMD permite: - Medição estática e dinâmica - Deteção de desvios dimensionais e defeitos de forma - Como ferramenta manual em furos diretamente na máquina - Montagem em máquinas e dispositivos de medição Uma vasta seleção de tipos básicos no programa padrão, complementada por acessórios úteis, garante que quase todos os furos encontrados na prática atual podem ser medidos com precisão. A sua plataforma flexível permite uma vasta área de aplicação: - Furos standard e passantes: de 2,0 a 270 mm, - Medição de furos cegos (fundo plano): de 2,0 (T-BMD-FB) a 150 mm, - Medição de O.D.: de 20 a 100 mm, - Medição de obturador multiplano: a partir de 21 mm, - Medição de engrenagens internas: a partir de 10 mm de diâmetro do cilindro - Medição de 3 pontos: de 8,0 a 100 mm, - Para diâmetros muito pequenos de 2,0 mm a 3,0 mm - Medição de distâncias paralelas: de 1,0 (T-BMD-PA) a 30 mm - Tamanhos, formas e modelos especiais, por exemplo, furos cónicos - Extensão ou limitação da gama de medição, ajuste da pressão de medição, alimentação de ar,.. Repetibilidade: - Modelo de 2 pontos =< 1 µm - Modelo de 3 pontos =< 2 µm A seleção do material de contacto de aferição depende da composição e do desenho da peça de trabalho: - Metal duro, - Cromo duro, - Cerâmica, - Rubi, - Plástico, - Diamante.
