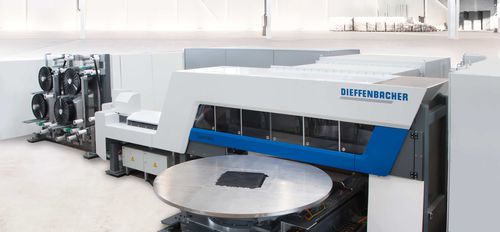

Linha de produção de peças em materiais compósitos Fiberforge

contínuasimples

A Dieffenbacher Fiberforge é o sistema de colocação de fitas mais rápido do mundo. Produz laminados quase em forma de rede a partir de fitas contínuas reforçadas com fibras, que podem ser utilizados para fabricar componentes compósitos estruturais ou para fornecer reforço seletivo. Isto proporciona aos componentes excelentes propriedades materiais em termos do seu comportamento de deflexão, bem como da sua força e resistência ao impacto. As fitas consistem, por exemplo, em fibras de vidro, carbono ou naturais baseadas numa matriz termoplástica e são enroladas em quatro bobinas. Isto possibilita a mistura de diferentes materiais numa camada de fita e a colocação de fitas de diferentes larguras e espessuras. Uma tecnologia que torna o processamento de termoplásticos mais rápido e mais eficiente, mesmo para produção em grande escala. 1. Desenrolar e colocar fitas As fitas são desenroladas e colocadas de acordo com um padrão definido a partir de bobinas. O sistema Fiberforge pode transportar quatro destas bobinas. Isto torna possível misturar diferentes materiais numa só colocação de fita. Até a largura e a espessura das fitas podem ser variadas. 2. Cortar extremidades de fita rectas ou em ângulo Com o sistema de corte angular, o início e o fim da fita podem ser cortados a direito ou num ângulo de mais ou menos 45 graus. 3. Cortar as camadas de fita à medida A colocação de fita precisa e quase em forma de rede reduz o excesso de cortes com sangria. Um sistema opcional de troca automática de bobinas garante uma produção sem interrupções. 4. Soldadura por pontos Os layups são agora soldados em pontos específicos utilizando ultra-sons. Vantagens para o cliente Fiberforge Totalmente automatizável, para produção de componentes quase em forma de rede com o mínimo de desperdício O método mais económico para reforçar componentes na produção em massa.
