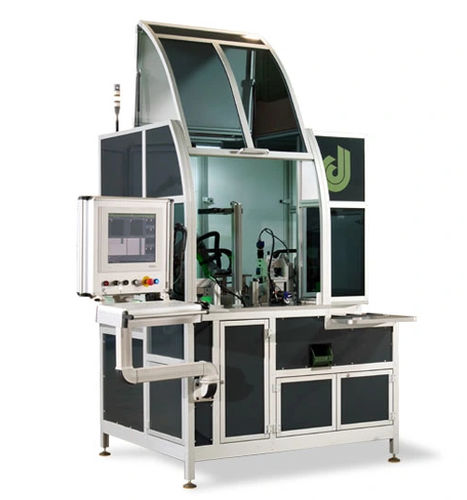

Unidade de controlo automática spc-360

compactainteligenteprogramável

O SPC-360 representa um estudo de caso significativo da aplicação do SPC-Dimac junto à produção de máquinas de transferência. O manuseio das peças é confiado a um cobot acionado pelo sistema de visão para orientar as peças sob as câmeras. Uma combinação de um eixo linear, garras e mesa de vidro giratória permite o movimento da peça ao longo das estações de controle até as calhas OK e NOK. Faixa de trabalho Cerca de 100 componentes eletromecânicos diferentes com dimensões na faixa de 2 a 20 mm. De 5 a mais de 100 peças para cada lote a ser controlado, vindas diretamente do chão de fábrica. Medidas disponíveis Até 55 medidas e controles diferentes para cada número de peça, realizados por 4 câmeras (superior, inferior, lateral, inclinada) que capturam até 15 imagens diferentes da peça de trabalho, variando a iluminação e a orientação da peça na frente da câmera. Dimensões externas e internas em dez faces (6 externas e 4 internas), inspeção e medidas de furos de rosca interna, verificações de rebarbas e arranhões. FUNÇÕES DISPONÍVEIS O sistema SPC-360 trabalha com receitas de plano de controle preparadas pelo departamento de controle de qualidade para uma família de peças produzidas na empresa. O sistema SPC-360 faz interface com o sistema ERP da empresa para verificar o alinhamento correto da versão do plano de controle e permitir o início do ciclo. O operador escolheu o número da peça na lista de programação das máquinas de produção para reduzir o risco de erros.
