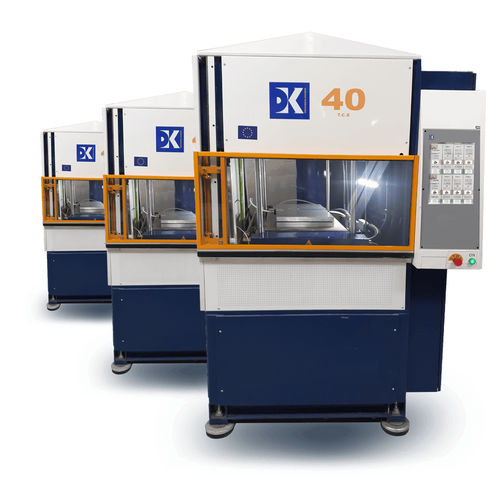

Prensa eletro-hidráulica TCE series

de compressãopara moldagem de materiais termoendurecíveispara materiais compósitos

Visão geral Projetadas para ecoeficiência e uso industrial, as prensas de termocompressão série TCE fornecem ciclos de pressão e térmicos controlados para desenvolvimento de peças compósitas, prototipagem e produção em série. A série integra regulação avançada, aquisição de dados e manutenção remota segura.

Série e alcance Série TCE: faixa de força 50–2000 kN. Modelos disponíveis desde P&D de laboratório até linhas de produção de alta cadência.

Principais características

• Regulação precisa da pressão por variador de frequência, exata em baixas pressões
• Placas de aquecimento e refrigeração com opção até 450°C
• Regulação térmica de alto desempenho:
  • Rampas de aquecimento até 40°C/min
  • Rampas de resfriamento (ar e água) até 50°C/min

Benefícios operacionais

• Redução do consumo elétrico até 70%
• Baixo nível de ruído, adequado para ambientes de produção
• Aquisição de dados e manutenção remota segura

Conceção e funções

• Cartuchos de aquecimento de alta carga para termorregulação otimizada das placas
• Controlo independente de cada zona de aquecimento
• Arrefecimento controlado por ar e água
• Interface de programação intuitiva com ajuda online
• Exportação de dados para Excel via USB ou Ethernet; visualização de curvas no HMI
• Programas por patamares: tempo, pressão, temperatura
• Ecrã tátil com HMI multilíngue

Opções

• Prensa de duplo intervalo (zona quente / zona fria)
• Cilindro de transferência de material
• Sistema de vácuo
• Unidade de injeção RTM
• Funil de sucção
• Mesa de carregamento de ferramentas
• Manutenção remota segura
• Aquisição de dados para análise externa em Excel
• Fornos infravermelhos para pré-aquecimento de material
• Integração em sistemas de supervisão de produção

Modelos — tabela técnica Tipo | Força | Dimensões das bandejas | Intervalo de temperatura | Regulação térmica / modo de arrefecimento
TCE 20 / TCE 20GP | 200 kN | 300 x 300 mm / 500 x 500 mm | Standard: até 250°C; Opção: até 450°C | Rampas de aquecimento até 40°C/min; Rampas de arrefecimento até 50°C/min
TCE 40 / TCE 40GP | 400 kN | 400 x 400 mm / 500 x 500 mm | Standard: até 250°C; Opção: até 450°C | Rampas de aquecimento até 40°C/min; Rampas de arrefecimento até 50°C/min
TCE 60 / TCE 60GP | 600 kN | 400 x 400 mm / 500 x 500 mm | Standard: até 250°C; Opção: até 450°C | Rampas de aquecimento até 40°C/min; Rampas de arrefecimento até 50°C/min
TCE 80 / TCE 80GP | 800 kN | 500 x 500 mm / 700 x 700 mm | Standard: até 250°C; Opção: até 450°C | Rampas de aquecimento até 40°C/min; Rampas de arrefecimento até 50°C/min
TCE 100 / TCE 100GP | 1000 kN | 700 x 700 mm / 900 x 900 mm | Standard: até 250°C; Opção: até 450°C | Rampas de aquecimento até 40°C/min; Rampas de arrefecimento até 50°C/min

Especificações técnicas

• Nome da série: TCE series
• Faixa de força: 50–2000 kN
• Modelos representativos: TCE 20, 40, 60, 80, 100 e variantes GP
• Dimensões das bandejas (exemplos): 300×300 mm, 400×400 mm, 500×500 mm, 700×700 mm, 900×900 mm
• Intervalo de temperatura: standard até 250°C, opção até 450°C
• Regulação térmica: aquecimento até 40°C/min; arrefecimento (ar & água) até 50°C/min
• Placas aquecidas: termorreguladas com cartuchos de alta carga; controlo independente por zonas
• Regulação de pressão: variador de frequência com elevada precisão em baixas pressões
• Modos de arrefecimento: controlados por ar e água
• Aquisição de dados: exportável para Excel via USB ou Ethernet; visualização de curvas no HMI
• Comando: ecrã tátil HMI multilíngue com programação intuitiva e ajuda online
• Opções: vácuo, injeção RTM, cilindro de transferência, mesas de carregamento, fornos IR, manutenção remota segura, integração de supervisão
• Eficiência energética: redução do consumo elétrico até 70%
