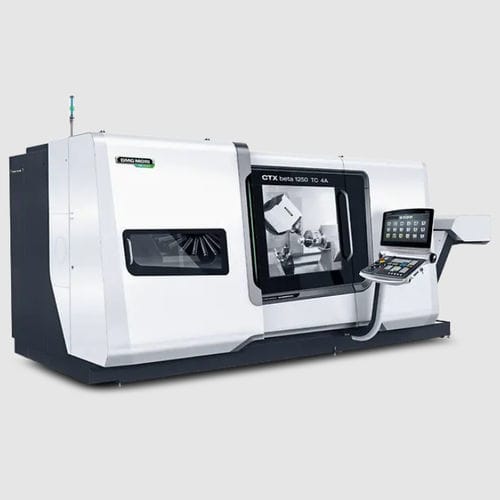

Centro de torneamento e fresamento CNC CTX beta 1250 TC 4A

universalde 3 eixoscom pino

Produtividade máxima graças ao processamento paralelo com um segundo porta-ferramentas Segundo porta-ferramentas como torreta com 12 ou 16 estações accionadas (VDI40 / VDI30) Torre como DirectDrive com 10.000 rpm e curso em Y de 80 mm Ideal para produção em série através de soluções de automação opcionais, sistema de manuseamento integrado ou carregamento por portal Opcional com pacote completo para maquinação de barras com dispositivo automático de recolha de peças Operações complexas de torneamento e fresagem com fuso de torneamento/fresagem ultra-compacto e até 20.000 rpm Fuso de torneamento e fresagem compactMASTER com 12.000 rpm, 22 kW e 120 Nm. Como versão de alta velocidade com 20.000 rpm ± 100 mm de curso em Y para maquinagens externas Gama de rotação do eixo B ± 110 ° para máxima flexibilidade Grande compartimento de maquinação para peças até Ø 500 x 1.185 mm Diâmetro circular até 500 mm Furar ou tornear horizontalmente peças de 400 mm de comprimento diâmetro exterior de 470 mm com posição vertical do eixo B (com comprimento de ferramenta de 70 mm) Máxima precisão e estabilidade de temperatura com um conceito de arrefecimento holístico e escalas lineares Escalas lineares nos eixos da coluna móvel (X1 / Y1 / Z1) e no eixo X2 da torre, opcionalmente em Y2 / Z2 (torre) e em Z3 (contra-fuso) Eixo B com Direct Drive para máxima precisão com uma exatidão de posicionamento < 1µm Motores de fuso integrados arrefecidos a água para fuso principal e contra-fuso Acionamento da torre arrefecida e motores X / Y / Z e torre inferior arrefecidos Rigidez consistente graças às guias rígidas de tamanho 45 e aos fusos de esferas de Ø 40 mm
