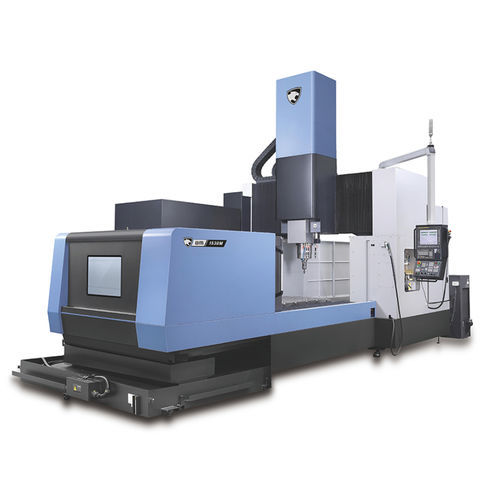

Centro de usinagem CNC de 3 eixos BM seriesverticaltipo pontede coluna dupla
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- vertical
- Estrutura
- tipo ponte, de coluna dupla
- Aplicações
- para a indústria automóvel, para moldes
- Outras características
- de alta velocidade, de alto desempenho, de alta produtividade, de alta precisão, de alta rigidez
- Curso X
3.000 mm, 3.500 mm, 4.000 mm
(118,11 in, 137,8 in, 157,48 in)- Curso Y
1.550 mm, 2.050 mm, 2.700 mm
(61,02 in, 80,71 in, 106,3 in)- Curso Z
800 mm
(31,5 in)- Velocidade de rotação
25 rpm, 30 rpm, 8.000 rpm, 12.000 rpm
(157 rad.min-1, 188 rad.min-1, 50.265 rad.min-1, 75.398 rad.min-1)- Potência
7 kW, 24 kW, 25 kW, 30 kW
(9,52 hp, 32,63 hp, 33,99 hp, 40,79 hp)- Velocidade de avanço no eixo X
12 m/min, 16 m/min
- Velocidade de avanço no eixo Y
16 m/min, 24 m/min
- Velocidade de avanço no eixo Z
16 m/min, 24 m/min
- Capacidade máx. da mesa
8.000 kg, 10.000 kg, 15.000 kg
(17.637 lb, 22.046 lb, 33.069 lb)- Peso total
29.000 kg, 35.516 kg, 45.000 kg, 48.000 kg
(63.934,06 lb, 78.299,38 lb, 99.208,02 lb, 105.821,89 lb)- Comprimento total
4.450 mm, 4.960 mm, 5.535 mm, 5.944 mm
(175,2 in, 195,3 in, 217,9 in, 234 in)- Largura total
8.690 mm, 9.540 mm, 10.825 mm, 11.963 mm
(342,1 in, 375,6 in, 426,2 in, 471 in)- Altura total
4.436 mm, 4.675 mm, 4.770 mm
(174,6 in, 184,1 in, 187,8 in)
Descrição
Os fabricantes que maquinam ferramentas de moldes e matrizes de grandes dimensões (ou seja, ferramentas de prensa, ferramentas de injeção, etc.), para o sector automóvel, necessitam de máquinas-ferramentas de elevado desempenho e precisão. Como resultado, muitos investiram na nossa série de máquinas BM.
Fácil de operar
Elevada produtividade
Alta precisão
Estabilidade
Equipado com um fuso de alta velocidade e alta rigidez como padrão
eixo de alta velocidade de 12000 r/min
Tipo de nariz comprido ideal para maquinação de moldes com bolsas profundas
Equipado com um fuso de duplo contacto de série para uma elevada rigidez e vibração mínima.
Equipamento de eixo de avanço de série para maior nível de precisão
Todos os eixos são fornecidos com uma escala linear de série
Rolamentos de parafuso de esferas e sistema de arrefecimento de porcas.
A estrutura e o controlo da máquina são a solução ideal para o corte de moldes de alta qualidade
Coberturas fornecidas para minimizar o impacto das variações de temperatura ambiente.
Compensação da deslocação térmica do fuso e da estrutura incluída de série.
---
