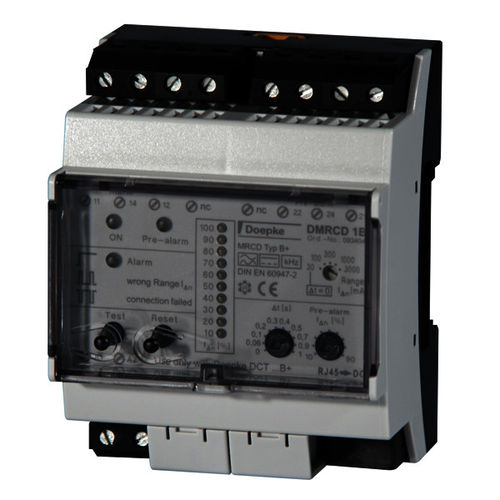

Interruptor diferencial residual de corrente residual DMRCD 1 B+

modular

MRCDs (dispositivos atuais residuais modulares) consiste em uma combinação de unidade residual do transformador atual e da avaliação. Em relação a um disjuntor externo separado, permitem a execução da medida de defesa “interruptor-fora automático da fonte de alimentação” como por o VDE do RUÍDO 0100-410 e IEC 60364-4-41. São primeiramente úteis quando nenhum RCCBs ou CRBs podem ser usado devido às altas correntes da carga ou tensões dos canos principais. O MRCD detecta o atual residual e avalia-o nos termos de seus nível e duração. Se os pontos iniciais atuais da resposta residual e o tempo de resposta são excedidos, ativa um dispositivo separado do interruptor-fora que desconecte a peça do sistema para que é responsável da fonte de alimentação. Os dispositivos atuais residuais modulares com B+ característico detectam correntes residuais pulsando e lisas da C.C. assim como correntes residuais da C.A. até 100 quilohertz. Os disjuntores atuais residuais modulares das séries DMRCD têm um número de transformadores atuais totais úteis e conseqüentemente também um número secções transversais do condutor ou de correntes avaliados. Têm um contato de comutação e um diodo emissor de luz cada um para o pre-alarme e o alarme principal. A exposição da barra fornece uma ideia do valor atual e ajustado residual atual para o pre-alarme. Os dispositivos têm dois pontos iniciais de resposta. Os pontos iniciais de resposta para o pre-alarme podem ser ajustados 10% a 90% do ponto inicial de resposta para o alarme. O valor ajustado para o ponto inicial do pre-alarme é indicado como um diodo emissor de luz continuamente iluminado na exposição da barra.
