Fôrma modular

para pontespara vão de pontede grande área

Resumo

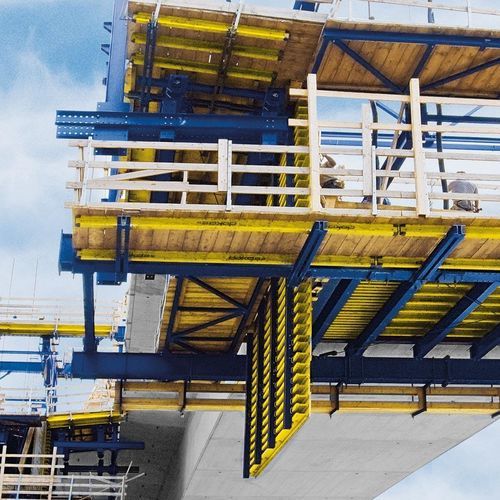

O Carro de avanço Doka CFT é um sistema modular e alugável que integra cofragem e escoramento para avanço por console de tabuleiros de ponte. Vigas longitudinais modulares, plataformas integradas e um conceito de ancoragem simplificam montagem, operação e deslocamento em obra.

Redução de custos

• Sistema disponível para aluguer, evitando investimento inicial de capital.
• Poucas peças separadas reduzem os tempos de montagem no local.
• Projeto ergonómico e componentes standard permitem reposicionamentos rápidos e ciclos curtos.
• Elementos modulares permitem adaptar‑se a diferentes geometrias e larguras de secção.

Execução do projeto sem sobressaltos

• Fornecimento integral por um único fornecedor reduz interfaces de coordenação.
• Instruções de exploração específicas por projeto detalham todos os passos e medidas de segurança.
• Tempos de entrega curtos devido à rápida disponibilidade de componentes standard.
• Suporte de instrutores disponível para acelerar a entrada em serviço e otimizar os ciclos.

Segurança em todos os momentos

• Plataformas de trabalho totalmente fechadas em todos os níveis para acesso e operações seguros.
• Ensaios hidráulicos de carga das ancoragens antes de cada betonagem.
• Apóios deslizantes com bloqueio permanente impedem deslocamentos não intencionais em pendentes longitudinais.

Sistema — Estruturas longitudinais otimizadas

• Vigas longitudinais elevadas fornecem maior altura livre e melhor acesso à aresta da laje.
• Pré‑montagem horizontal de vigas, escadas e passadiços ao nível do solo é possível para reduzir tempos de montagem.

Sistema — Viga de ancoragem universal

• Barras de suspensão posicionáveis de forma flexível ao longo da viga para adaptação a diferentes geometrias de ponte.
• Configurações assimétricas da viga transversa possíveis em espaços restritos devido a estruturas adjacentes.
• Plataformas amplas permitem a manipulação segura das barras; pré‑montagem incluindo plataformas é viável.

Conceito de design modular
O posicionamento variável das estruturas longitudinais permite adaptar o CFT a secções de largura variável ou pluricelulares de forma simples.

Sistema de plataformas pré‑montado

• Plataformas pré‑montadas em todos os níveis de trabalho.
• Escadas integradas com guarda‑corpos e alçapões autoblocantes.
• Acessos dimensionados de forma ampla para trabalho seguro e eficiente.

Unidade de acionamento inovadora

• Função de segurança auto‑bloqueante permanente (aparelhos de deslizamento) que evita deslocamentos indesejados — eficaz até 6% de pendente longitudinal.
• A função de segurança está sempre ativa para prevenir manobras incorretas.

Contraventamento exterior

• O contraventamento exterior facilita o acesso superior sem obstruções, agilizando a colocação de armadura e o lançamento do betão.

Produtos complementares

• Sistema de protecção de arestas XP.
• Guarda‑corpos e grampos.
• Sistemas de acesso XS.

Especificações técnicas

• Tipo de produto: Carro de avanço (solução integrada de cofragem e escoramento) — Doka CFT.
• Conceção: Estruturas longitudinais modulares e viga de ancoragem universal; adequado para secções direitas, inclinadas e pluricelulares.
• Segurança: Plataformas fechadas, escadas integradas com gaiolas e alçapões autoblocantes; ensaios hidráulicos das ancoragens antes de cada assentamento de betão.
• Segurança de deslocamento: Aparelhos de deslizamento com auto‑bloqueio permanente, eficazes até 6% de pendente longitudinal.
• Pré‑montagem: Pré‑montagem horizontal de estruturas, escadas e passadiços; módulos de plataforma pré‑montados.
• Logística: Sistema alugável com rápida disponibilidade de componentes standard e documentação específica do projeto.
