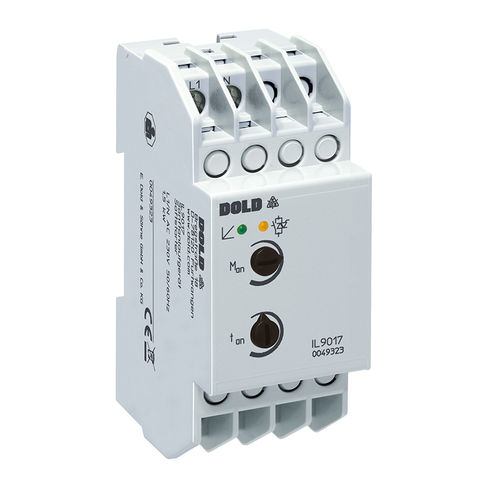

Chave de partida suave para motor IL 9017

de semicondutoreletrônicamonofásica

Funcionalidades - Aumenta a vida útil de motores de esquilo monofásicos e acionamentos mecânicos - Dispositivos disponíveis na versão de 2 invólucros: IL 9017: profundidade 61 mm com terminais na parte inferior para sistemas de instalações e sistemas de distribuição industrial conforme DIN 43 880 SL 9017: profundidade de 100 mm com terminais na parte superior para armários com placa de montagem e conduta de cabos - Para motores monofásicos até 1,5 kW - Tempo de rampa e binário de arranque ajustáveis - Os semicondutores serão ligados em ponte após a inicialização - indicação LED - Largura 35 mm Aplicações - Acionamentos com engrenagens, correias ou correntes - Correias transportadoras, ventiladores - Bombas, compressores Função Os arrancadores suaves são dispositivos electrónicos concebidos para permitir a indução monofásica motores para arrancar suavemente IL 9017. Lentamente aumenta a corrente, permitindo o binário do motor para se acumular lentamente. Isto reduz a tensão mecânica sobre a a máquina e evita danos ao material transportado. Quando o motor atinge a velocidade máxima, os semicondutores da IL 9017 são para evitar perdas internas de energia e acumulação de calor. Princípio de funcionamento O terminal L1 está ligado ao contactor de rede, o terminal N ao neutro, o motor está ligado aos terminais T1, T2. Assim que a alimentação for ligada ao terminal L1, o arranque suave terá início. Potenciômetro "tan" (1 - 10 seg.) ajusta o tempo de rampa (tempo que o motor demora a ficar cheio) ) e o potenciómetro "Man" regula a tensão de arranque (20 - 70 % Vnom). Quando o softstart estiver completo, o semicondutor interno é automaticamente ultrapassado.
