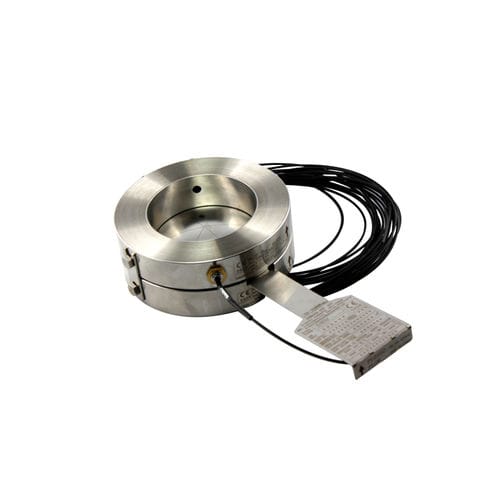

Indicador de alarme para disco de ruptura OFI series

Os sinalizadores de ruptura óticos tipo Donadon OFI 04 e OFI 07 são um instrumento simples e eficaz para a deteção de fraturas dos discos de ruptura. Os terminais das fibras óticas são instalados no porta-disco em posição adequada e ligados a um amplificador. Quando o disco quebra, interrompe a passagem do raio entre as duas fibras óticas e envia um sinal ao sistema de segurança das instalações. Se o amplificador se encontrar na zona classificada ATEX 1,21, 2, 22 deve ser instalado dentro duma proteção certificada Ex d. Não existem aparelhos elétricos ou em movimento em contato com o aparelho a controlar e, como tal, o sinalizador OFI não representa fonte de detonação. Os sinalizadores OFI 04 e OFI 07 não são danificados pela abertura do disco e, como tal, podem ser reutilizados indefinidamente; é apenas aconselhável a limpeza dos vidros de proteção. Os indicadores OFI 04 e OFI 07 assinalam a abertura do disco para as intervenções de manutenção e substituição adequadas. A zona em que pode ser instalado depende do tipo de barreira: barreira Ex ia --> zonas 0; 20; 1; 21; 2; 22 barreira Ex ib --> zonas 1; 21; 2; 22 Alimentação amplificador - 12-24 VDC Consumo amplificador - 45 mA máx Temperatura de uso - De -10 °C a +60 °C Tempo de resposta - 1 mseg Grau de proteção - IP64 Material amplificador - ABS
