Caldeira a vapor

a gásverticalhorizontal

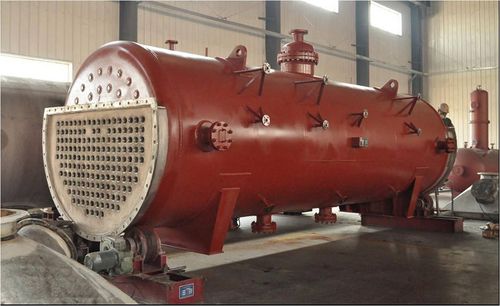

A caldeira de calor residual também é chamada de caldeira em linha. É normalmente instalado entre o pré-aquecedor de ar e o pré-aquecedor de óleo na linha de produção de negro de fumo. É usado para recuperar o calor de alta temperatura do gás de fumaça de negro de fumo (cerca de 700 ℃ -400 ℃) produzindo vapor, o que pode diminuir o rendimento da água de têmpera secundária e aumentar o valor de calor do gás de fumaça. A caldeira de calor residual pertence ao trocador de calor de casco e tubo. O gás de combustão de alta temperatura flui através da parte interna dos tubos, enquanto a água flui através da parte externa dos tubos. A água é fervida no corpo da concha e realiza a separação no espaço da fase gasosa. É um tipo de circulação natural. A caldeira de calor residual é composta por dispositivo de entrada de fumo (caixa de entrada de fumo), secção de troca de calor e tambor de vapor (ou sem tambor de vapor), dispositivo de saída de fumo (caixa de saída de fumo) e tubos de ligação. De acordo com as diferentes formas de instalação, a caldeira de calor residual pode ser dividida em caldeira vertical e caldeira horizontal. O tipo vertical de caldeira de calor residual tem o tambor de vapor, enquanto o tipo horizontal tem dois tipos - com ou sem tambor de vapor. Além da indústria de negro de fumo, a caldeira de calor residual também é comumente usada na indústria química de petróleo, indústria metalúrgica, indústria mecânica, indústria de fabricação de papel e incineração de lodo, etc.
