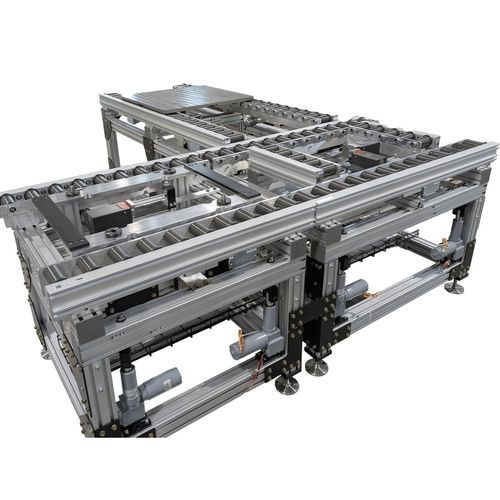

Sistema transportador para robô ERT350

para cargas pesadaspara transporte de cargas pesadasde piso

Visão geral do produto
O ERT350 da Dorner é um sistema de transportador de paletes projetado para fabricação automatizada de alta capacidade e processos de montagem robótica pesada. O ERT350 utiliza um conceito de posicionamento e descida que transfere forças externas do processo (rebitagem, prensagem, aperto de parafusos) para a estrutura e o piso, preservando a integridade e a precisão de posicionamento dos paletes e do transportador.

Aplicações

• Operações de montagem robótica pesada
• Linhas de produção em grande escala em eletrodomésticos, automotivo e produção de baterias
• Aplicações de paletes zonadas 24 VDC e estações de transferência para cargas pesadas

Recursos e especificações (resumo)

• Mecanismo de posicionamento e descida que transfere carga aumentada para a estrutura e o solo
• Tamanhos de palete suportados: 800 × 800 mm até 1200 × 1200 mm
• Capacidade nominal: 1.000 lbs (≈ 454 kg) por palete
• O transportador desce sobre uma crista montada no piso com uma unidade de posicionamento de precisão montada no chão
• Paradas de palete padrão: elétricas
• Atuadores de descida: atuadores lineares Duff‑Norton 24 VDC
• Rolos em alumínio anodizado (Ø50 mm × 100 mm comprimento, passo 100 mm)

Principais benefícios e descrição funcional

• Descer & Posicionar — Utilizando atuadores lineares Duff‑Norton, o ERT350 baixa o transportador após os batentes posicionarem o palete. As forças externas do processo são encaminhadas para a estrutura e o solo, permitindo operações pesadas mantendo a posição do palete.
• Descer & Transferir — As unidades de transferência operam ao contrário do tradicional “levantar e posicionar”: a linha principal é rebaixada (por atuadores Duff‑Norton) enquanto o transportador de transferência permanece na altura de trabalho, possibilitando transferências controladas sob cargas elevadas.

Notas adicionais de projeto

• Projetado como sistema de paletes (não como uma correia simples) para suportar forças externas concentradas
• Projetado para integração em linhas de fabricação automatizadas com zonificação, transferências, posicionamento e descidas
• Componentes especificados para durabilidade em ambientes industriais de alto ciclo e cargas pesadas

Especificações técnicas

• Modelo: ERT350
• Intervalo de tamanhos de palete: 800 × 800 mm a 1200 × 1200 mm
• Carga máxima por palete: 1.000 lbs (≈ 454 kg)
• Mecanismo de posicionamento/descida: o transportador desce sobre uma crista montada no chão e uma unidade de posicionamento de precisão
• Atuadores de descida: atuadores lineares Duff‑Norton 24 VDC
• Paradas de palete padrão: elétricas
• Construção dos rolos: rolos em alumínio anodizado, Ø50 mm × 100 mm comprimento, passo 100 mm
• Setores previstos: eletrodomésticos, automotivo, produção de baterias, montagem robótica pesada
