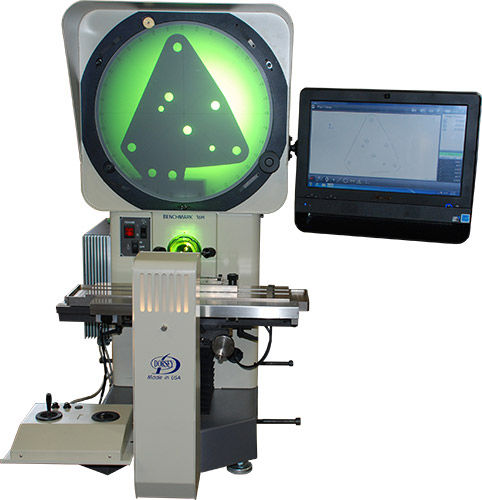

Projetor de perfil horizontal 16" | 16H

de bancada

Este comparador óptico de ultra precisão utiliza uma folga zero integrada, escala de alta resolução e um estado livre, estágio de tensão zero normalizado. Essas características permitem que o comparador óptico 16H atinja valores de precisão e repetibilidade inerentes tão altos quanto 0,00001" sem compensação eletrônica. Este instrumento de medição extremamente preciso e versátil apresenta nosso comprovado sistema de estágios de "ultra precisão" em ferro fundido. A iluminação de superfície de fibra óptica integrada e um transferidor de tela rotativo eletrônico se combinam para tornar este o mais preciso e versátil comparador óptico horizontal de bancada disponível a qualquer preço. Características Principais do Comparador Óptico 16H: Ecrã de vidro vertical de alta resolução de 16" para uma óptima visualização da imagem do perfil erecto. O anel de diagrama usinado com tela embutida protege a óptica interna e facilita o alinhamento da tela com o eixo óptico. Transferidor Vernier de grande formato com graduações de um minuto. Montagem de lente única de troca rápida com escolha de lentes: 10X, 20X, 25X, 31.25X, 50X, 62.5X, & 100X. Telecentros revestidos por óptica focal. Escolha entre iluminação de superfície de fibra óptica ou LED. Estágio de trabalho em ferro fundido niquelado 18" X 5" com encaixe universal em cauda de andorinha. O curso do palco é de 10" x-eixo e 6" y-eixo e foco de 2". Curso da mesa do rolamento de rolos cruzados em todos os eixos. As escalas lineares dos eixos X e Y 0.0005mm/.00002" têm folga zero Os eixos X e Y são montados no centro do movimento do palco para maior precisão. A óptica e os movimentos do estágio de trabalho são montados sobre uma base de granito fundido composto.
