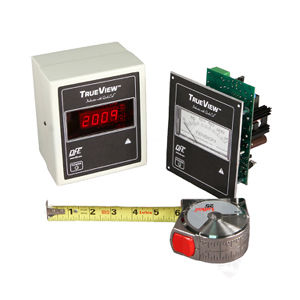

Indicador de forças TrueView™ series

de processodigitalanalógico

O Indicador de Tensão TrueView™ com o botão de pressão Quik-Cal™ e calibração é um dispositivo de uso geral para a medição e exibição da tensão da banda de processo. Modelos Ti23 e Ti24 Além de amplificar o sinal de saída dos transdutores de tensão instalados no percurso da banda e exibir a tensão real em seu medidor analógico, o Indicador de Tensão TrueView alimenta o transdutor de tensão (ou par de transdutores) e fornece um sinal isolado de 0 a 10Vdc (ou opcional 4 a 20 mA isolado) proporcional à tensão para um acionamento, controlador ou CLP. Um LED de status acende quando a energia é aplicada. Para montagem em uma máquina de bobina ou estrutura de prensa, o Indicador de Tensão TrueView está disponível em uma caixa compacta, de aço, completa (E) ou em uma versão de montagem em painel aberto (P) para montagem em um recorte em um painel ou gabinete do operador OEM. As conexões externas são feitas por meio de uma régua de bornes fechada para as saídas de potência e sinal, e por conectores circulares para cabos transdutores. Marcação CE, isolamento elétrico integrado, opções de pacote, facilidade de instalação, facilidade de uso e baixo custo tornam o indicador TrueView um valor para aplicações de monitoramento ou controle de tensão da banda. Há duas opções de entrada de energia disponíveis. O TrueView Ti23 opera em 115Vac 60Hz (230Vac 50Hz opcional) e o Ti24 opera em 24Vdc, alimentação fornecida separadamente. CARACTERÍSTICAS - 115/230 Vac 50/60 Hz potência de entrada (Ti23) ou 24 Vdc (Ti24) - 0 a 10 Vdc saída isolada proporcional à tensão. Isolamento integrado do chassi e da terra do transdutor. - Saída de sinal de 0 a 1mA para um medidor de tensão - Quik-Cal™ o botão de pressão do zero e a calibração elimina os ajustes do potenciômetro para tornar a calibração simples e rápida.
