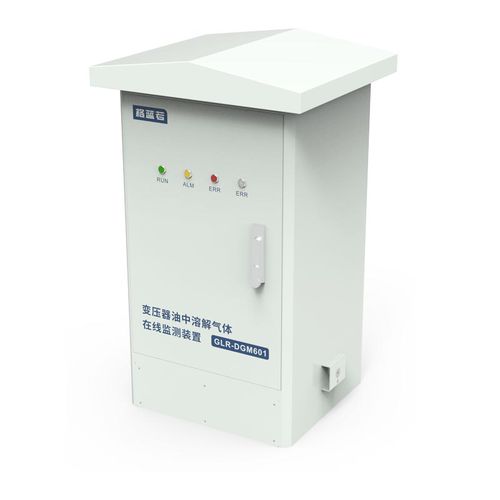

Analisador de óleo GLR-DGM601

de óleos isolantesde monitoramentode concentração

Visão geral
Os GLR-DGM601 e GLR-DGM701 são sistemas DGA (análise de gases dissolvidos) online para óleo de transformador. Utilizam lasers semicondutores e espectroscopia fotoacústica a laser para monitoramento contínuo e multicomponente de gases sem gás transportador, permitindo a detecção em tempo real de gases de falha e diagnóstico precoce do estado do transformador.

Características principais

• Espectroscopia fotoacústica a laser com lasers semicondutores para detecção seletiva de gases
• Configurações multicomponente (GLR-DGM601) e de baixo componente (GLR-DGM701)
• Sem gás transportador — amostragem sem manutenção
• Monitoramento contínuo online com saídas em tempo real
• Conexão por bloco de válvulas para tubulação e suporte à instalação em linha
• Faixa operacional ampla: -40℃ a +55℃; 5%–95% UR; grau de proteção IP55

Especificações típicas — GLR-DGM601

• Função: Monitoramento online multicomponente de óleo e gases
• Gases monitorados (exemplos / opcional): H2, CO2, CO, CH4, C2H6, C2H4, C2H2, O2, N2
• Exemplos de MDL: H2 1 μL/L; CO2 25 μL/L; CO 25 μL/L; CH4 0.5 μL/L; C2H6 0.5 μL/L; C2H4 0.5 μL/L; C2H2 0.1 μL/L; O2 1000 μL/L; N2 2000 μL/L
• Erro de medição: tipicamente ±(MDL) ou ±30% dependendo do gás e da concentração
• Alimentação: AC 220V ±15%; Potência nominal/máx.: até 1,2 kW
• Dimensões: 650 mm (L) × 694 mm (P) × 1090 mm (A); Peso: 186 kg

Especificações típicas — GLR-DGM701

• Função: Monitoramento online de baixo componente para óleo e gases
• Gases monitorados (opcionais): H2, CO, C2H4, C2H2 (configuráveis)
• Exemplos de MDL: H2 1 μL/L; CO 25 μL/L; C2H4 0.5 μL/L; C2H2 0.1 μL/L
• Erro de medição: tipicamente ±(MDL) ou ±30%
• Alimentação: AC 220V ±15%; Potência nominal/máx.: até 1,2 kW
• Dimensões: 425 mm (L) × 205 mm (P) × 645 mm (A); Peso: 50 kg

Instalação e manutenção

• Suporta instalação em linha; bloco de válvulas para conexão à tubulação
• Desgaseificação a vácuo com pressão e temperatura controladas para amostragem estável
• Ausência de gás transportador reduz a manutenção rotineira
• Recomenda-se verificação e calibração periódica conforme procedimentos do local

Aplicações

• DGA contínua para transformadores de energia e distribuição
• Monitoramento de subestações e detecção precoce de falhas
• Avaliação do estado de transformadores em concessionárias e plantas industriais

Pedidos e opções

• Modelos disponíveis: GLR-DGM601 (multicomponente), GLR-DGM701 (baixo componente)
• Configurações de gases e faixas de medição opcionais mediante pedido
• Contacte as vendas para integração no local, serviços de calibração e peças de reposição
