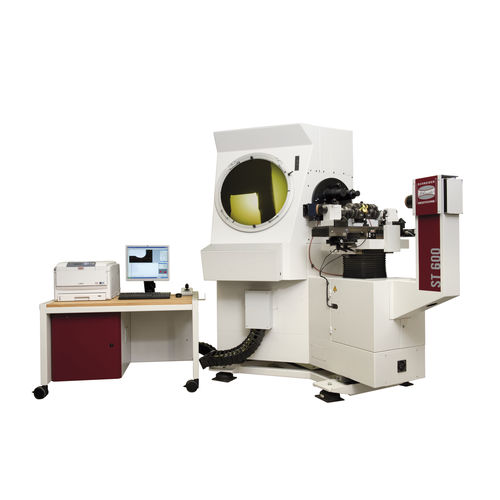

Projetor de medição horizontal ST H series

de perfis

Campos de aplicação dos projectores de medição horizontais Os projectores de medição com passagem de feixe horizontal têm uma mesa transversal com uma rigidez muito elevada. As medições são tão precisas com uma carga de mesa de até 200 kg como com peças leves. Suportes como morsas pontiagudas ou eixos de rotação, manuais, motorizados ou CNC, podem ser instalados na mesa sem qualquer problema. Configuração básica dos projectores de medição ST 600 H - ST 1000 H - Ecrã de projeção de 600 - 1000 mm com retículos, consoante a versão - Suporte de gabarito - Goniómetro giratório de 360°, escala de vernier 1â? - Torre de 3 lentes para diferentes lentes - Gama de medição: 350 x 300 mm até 750 x 300 mm, consoante a versão - Área da mesa: 750 x 200 mm a 1200 x 200 mm, consoante a versão - Mesa de medição giratória para ± 20°, escala vernier de 10° para os tamanhos de mesa R350 e R450 - Eixos X, Y e Z em rolamentos de agulhas - Escalas com uma resolução de 0,1 µm - Motorização dos três eixos e operação através de joystick - Iluminação por luz transmitida e luz incidente - Iluminação de luz incidente focável - Software de medição M2 com sensor de bordos integrado no trajeto do feixe Opções - Integração de uma câmara CCD de alta resolução na passagem do feixe para medições documentadas e rápidas - Software de medição M3 como pacote de entrada intuitivo para o processamento de imagens com funções de medição geométrica - Software de medição e análise SAPHIR para medições complexas - Sistema CNC para medição automática das peças de trabalho - Expansão até 5 eixos para controlo da mesa rotativa e do braço oscilante
