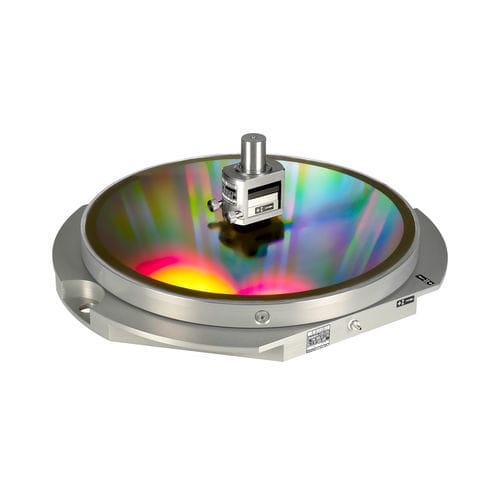

Instrumento de medição de geometria KGM 2 series

de diâmetrode formade posição

Codificadores para inspeção da precisão de contorno estática e dinâmica de máquinas-ferramentas CNC Inspeção e ensaios de aceitação de máquinas-ferramentas (de acordo com as normas ISO 230-2, ISO 230-3, ISO 230-4 e VDI/DGQ 3441) Parametrização e teste dos pacotes de funcionalidades «Precisão Dinâmica» e «Eficiência Dinâmica» para o TNC Método de inspeção direta do comportamento estático e dinâmico Digitalização sem contacto e sem desgaste Medição de qualquer diâmetro circular e forma livre no plano de trabalho Resultados ótimos com o conversor de sinal EIB 741 e o software ACCOM para PC Análise do comportamento térmico O calor de atrito gerado no interior dos fusos de esferas em movimento afeta a sua precisão de posicionamento, particularmente quando apenas o feedback do motor é utilizado para o controlo do movimento. Os ensaios de posicionamento de acordo com a norma ISO 230-3 permitem a análise do comportamento térmico através do posicionamento repetido em dois pontos dentro da gama de medição. Precisão de posicionamento dos eixos A precisão de posicionamento e a repetibilidade dos eixos lineares de uma máquina-ferramenta podem ser determinadas movendo-os para posições especificadas, enquanto são medidos com os codificadores KGM 200. Nesse processo, também é possível medir a precisão da guia perpendicularmente à direção dos deslizadores da máquina. Testes de circularidade Os dados medidos durante os testes de interpolação circular permitem identificar as causas da imprecisão. Os testes de interpolação circular com raios grandes fornecem dados sobre a geometria da máquina. Por sua vez, os testes com raios pequenos fornecem dados sobre a precisão do controlo de movimento sob elevada aceleração do eixo (raios: de 0,1 mm a 115 mm). Testes de forma livre Nos testes de forma livre, o controlo CNC percorre um contorno de forma livre programado dentro de um único plano.
