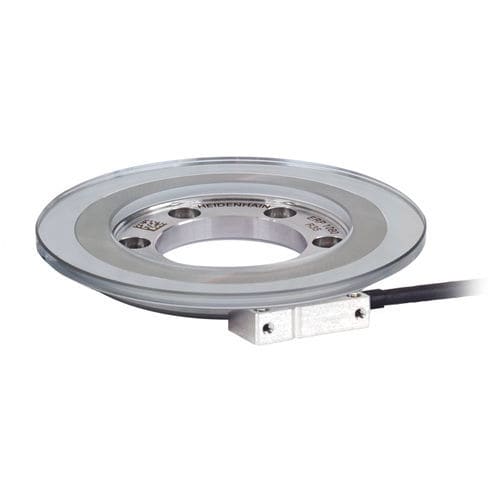

Encoder angular incremental ERP 1000

ópticode vidrode alta resolução

Codificadores angulares óticos incrementais com resolução e precisão muito elevadas Resolução e precisão muito elevadas Baixa massa e baixo momento de inércia Ecrã LED integrado Precisão de graduação: ±0,9” a ±4” Períodos de sinal: 23 000 a 63 000 Diâmetros: 57 mm a 151 mm Interfaces: TTL, 1 VPP, EnDat 2.2. Indicador de qualidade do sinal Um LED multicolorido no conector dos modelos ERP 1010 e ERP 1070 permite uma avaliação fiável dos sinais incrementais e do sinal da marca de referência. A qualidade do sinal é indicada por diferentes cores. Um LED azul acende-se quando a marca de referência é atravessada. Digitalização de elevada precisão Passos de medição muito pequenos e elevada precisão: os codificadores angulares da série ERP 1000 utilizam digitalização por interferência. Uma grelha de fase aplicada a um substrato de vidro serve como padrão de medição. Qualidade de sinal consistente O ASIC HSP 1.0 desenvolvido pela HEIDENHAIN garante uma qualidade de sinal de digitalização consistentemente elevada. O ASIC compensa uma queda na amplitude do sinal aumentando a corrente do LED, mantendo assim a forma ideal do sinal em caso de contaminação. O ruído é também mantido uniformemente baixo. Fácil instalação Períodos de sinal curtos exigem normalmente tolerâncias de montagem muito estreitas no que diz respeito à distância entre a cabeça de leitura e o padrão de medição. A série ERP 1000 é particularmente fácil de instalar devido às suas amplas tolerâncias de montagem, dentro das quais a qualidade dos sinais de saída é praticamente inalterada.
