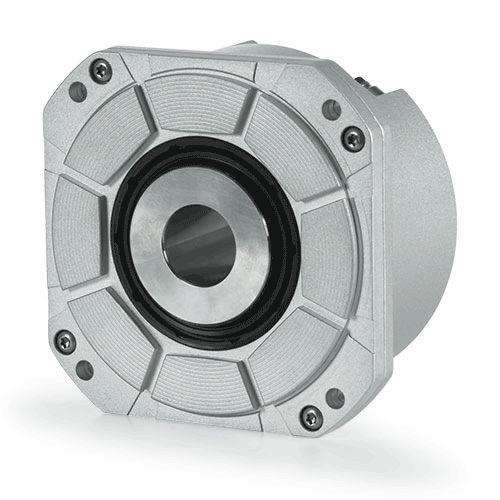

Encoder angular absoluto RCN 2001

de eixo ocodigitalserial

Codificadores angulares absolutos para alta produtividade Precisão do sistema de ±2" / ±4" Acoplamento estator integrado Eixo oco passante com ∅ 20 mm / ∅ 35 mm Valores de posição por revolução: 26 bits / 28 bits Altas velocidades de eixo permitidas Sensor de temperatura integrado Interfaces: EnDat 2.2, Fanuc Serial Interface αi, Mitsubishi interface de alta velocidade Disponível com segurança funcional Altas velocidades de eixo permitidas Com uma interface puramente serial, os codificadores das séries RCN 2001 e RCN 5001 permitem velocidades de eixo de até 3000 rpm, possibilitando aplicações altamente dinâmicas e de alta precisão. Medição fácil de temperatura A avaliação da temperatura nos enrolamentos dos motores de acionamento direto pode ser realizada em combinação com a caixa de sensores EIB 5200 da HEIDENHAIN. Os dados de temperatura e de posição são transmitidos ao comando através da interface puramente digital. Alta precisão Os codificadores angulares das séries RCN 2001 e RCN 5001 apresentam uma alta contagem de linhas de 16.384 linhas e uma excelente qualidade de sinal. O baixo ruído de corrente do motor e o comportamento suave de operação são os benefícios, especialmente em eixos rotativos alimentados por motores de acionamento direto. Escaneamento confiável Graças ao varrimento optimizado, mesmo a contaminação e condensação líquidas têm muito pouco efeito nos sinais de varrimento ou no controlo do motor. Perturbações no processo de usinagem causadas pela contaminação do codificador são assim amplamente evitadas.
