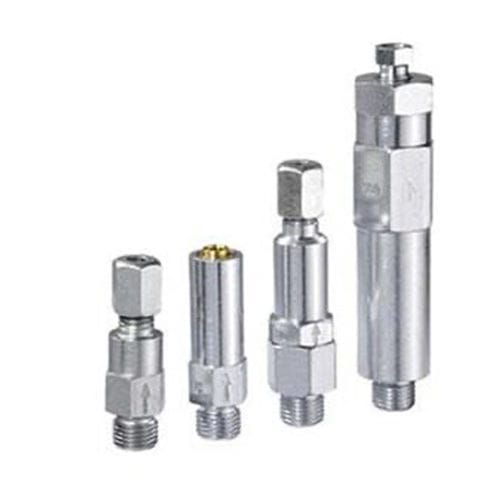

Válvula de dosagem volumétrica ZV

de precisãopara graxapara óleo

As VÁLVULAS DE MEDIÇÃO são válvulas de dosagem dinâmicas que dispensam uma quantidade de lubrificação entre 5 e 1 000 mm³ por ciclo. Para acumulação de pressão, cada elemento de dosagem dispensa o volume de dosagem prescrito (superfície de pistão por ciclo), garantindo uma quantidade precisa e sem falhas de lubrificante no ponto de lubrificação. O pistão tem que ser movido no sentido da mola rapidamente, ou seja, a pressão tem de ser acumulada depressa. SISTEMA OPERACIONAL É necessário um impulso de pressão para acionamento. Como consequência deste impulso, o pistão de doseamento é deslocado com grande velocidade para a válvula de retorno. Com este movimento de ciclo, é dispensado um volume de lubrificante específico (volume de doseamento) através da válvula de retorno. Após a conclusão do ciclo, a válvula de doseamento fecha o orifício de ligação. O processo de doseamento é fechado, a válvula de retorno fecha-se. Depois de concluir o ciclo de lubrificação e o consequente alívio da linha principal, a válvula de doseamento é pressionada com uma mola na sua posição inicial. O lubrificante é assim recarregado através da interação da válvula de doseamento e o corpo do elemento de doseamento. A válvula de medição apenas pode ser operada com as bombas AB-H, AB-P, AM e AF1-OE. APLICAÇÃO Estas válvulas ligadas à bomba são perfeitas para transferir a respetiva quantidade de lubrificante para o ponto de fricção nas aplicações em pequenas máquinas ou lubrificação de ponto único com de óleo ou graxa fluida.
