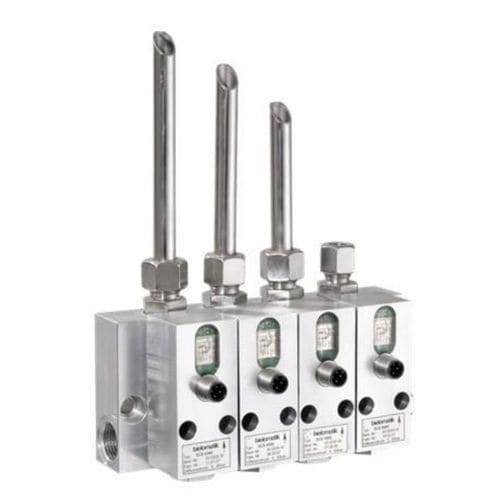

Controlador de vazão volumétrica SCS

para óleopara sistema de lubrificação

O regulador de fluxo SCS é um regulador de fluxo de volume monitorizado e independente de pressão. Está disponível de 0,16 l/min a 6,3 l/min. O regulador de fluxo está disponível numa placa de flange, o que permite reduzir espaço facilmente na instalação. MODO OPERACIONAL Um orifício de medição fixado no regulador de fluxo determina o fluxo de volume. Um pistão de controlo garante uma diferença de pressão constante no orifício de medição, independentemente da diferença de pressão do fluxo de entrada P e fluxo de saída A. O fluxo de volume é maioritariamente independente da pressão e da temperatura. A função é garantida se a diferença de pressão de P para A for pelo menos 5 bar e o fluxo de volume disponível for mais de 10% do que o fluxo de volume efetivo relevante na viscosidade operacional do óleo. O gerador de sinal integrado indica se o fluxo de volume está abaixo do máximo de 20% do fluxo de volume efetivo. Se o LED verde na válvula brilhar, o fluxo do volume está bom. O LED vermelho indica que o fluxo do volume não existe ou está muito baixo. Está integrado um diodo de proteção para a descarga de corte de cargas indutivas.
