Gerador de nitrogênio puro DNG series

secode processode PSA

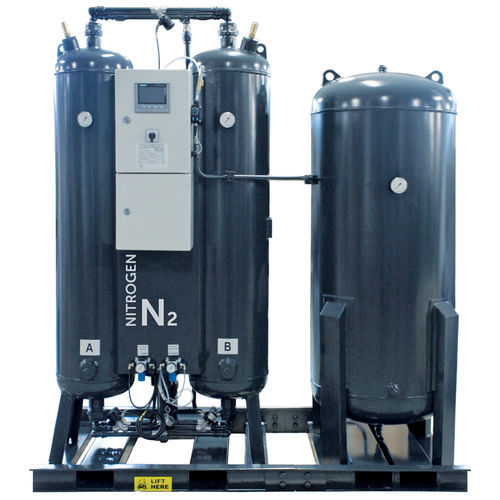

O sistema de geração de azoto do tipo Pressure Swing Adsorption (PSA), que é utilizado para separar e enriquecer o azoto do oxigénio, utiliza o CMS (peneiro molecular de carbono) como adsorvente. O crivo molecular de carbono (CMS) adsorve as moléculas de oxigénio e de vapor de água a uma determinada pressão, deixando passar o azoto. O gerador de azoto é um sistema de adsorção de duas camadas O Gerador de Nitrogénio consiste em dois recipientes adsorventes cheios de CMS, um conjunto de válvulas, filtros de ar, regulador de pressão principal e um tanque recetor de produto. O ar limpo e seco é direcionado para um dos leitos de adsorção onde o oxigénio e o vapor de água são adsorvidos mais rapidamente do que o azoto na estrutura de poros do CMS, aumentando assim a pureza do azoto do fluxo de gás do produto para o nível desejado (95-99,999%, conforme exigido pelo cliente). Este produto sai do topo do leito de adsorção, passa pela válvula e entra no recetor de produto a uma pressão ligeiramente inferior à pressão do ar de alimentação. Aplicações - Indústria metalúrgica - Indústria química - Purga - Indústria de plásticos - Carregamento de gás nitrogénio em pneus - Processo de produção e armazenamento de alimentos Opcional - Sensor do ponto de orvalho (fig.3, ver página seguinte) Normal - Analisador de oxigénio / Sensor de pureza do azoto - Medidor de caudal - Torre de carvão ativado - Filtros de ar comprimido (grau P) após a torre de carvão e depois do depósito de tampão - Gerador de azoto / Silenciador - Logotipo básico ou mini PLC Crouzet para tipo modular - PLC Siemens HMI com ecrã tátil a cores para torres gémeas - Tanque tampão
