Mesa de coordenadas linear

com base giratóriamanualde 1 eixo

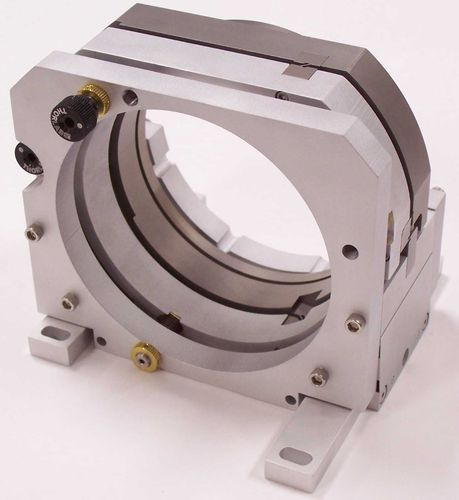

montagem ótica 3-Axis do Flexure As ofertas das estruturas dinâmicas e dos materiais projetam capacidades para os estágios flexure-guiados giratórios e lineares exigidos para aplicações e ambientes de posicionamento originais. Os projetos do mecanismo do flexure de DSM são usados nas aplicações de posicionamento originais onde o desempenho da folga e o stiction-livre é crítico. A montagem giratória do flexure de 3 linhas centrais retratada aqui é um exemplo representativo de capacidades do projeto de DSM para o projeto flexure-guiado do estágio. Um costume, projeto multi-axis exigiu três machados do movimento flexure-guiado para uma carga útil de 4 quilogramas. As exigências de projeto incluíram +/- 2 milímetros do ajuste linear do curso em uma linha central e +/-2° do ajuste rotatório em dois machados adicionais. O projeto do conjunto minimiza o movimento indesejável durante transeuntes da temperatura e carregamento de choque. DSM projetou a montagem do flexure usando uma construção titanium e de alumínio. Os ajustadores finos do parafuso da linha fornecem a capacidade manual do ajuste. As molas do Pre-load e os pivôs do flexure fornecem a força do retorno.
