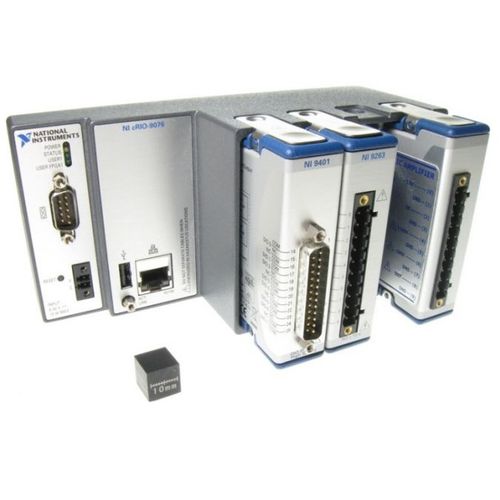

Controlador para atuador em circuito fechado CL1

piezoelétricocom amplificador integradolinear

O CL1 da DSM é um controlador piezoelétrico de circuito fechado robusto, "plug-and-play", baseado na plataforma CompactRIO da National Instruments (NI). O NI Closed Loop Piezo Controller Inclui: 1. Interface de Usuário do DSM Labview 2. Firmware de Controle do DSM (carregado na FPGA) 3. Controlador NI cRIO-9076 em tempo real e LX45 FPGA 4. Módulo de entrada analógica NI 9215 ou Módulo de entrada digital NI 9401 5. Módulo de saída analógica NI 9263 6. Fontes de alimentação Adicionar o seguinte para um ciclo fechado completo sistema: - Amplificador(es) piezoeléctrico(s) - Actuador(es) Piezo ou Estágio(s) - Sensor(es) de laço fechado(s) incluindo: Strain Gage, LVDT, Sonda Capacitiva e/ou Codificador Digital Com o CL1, um usuário pode controlar dois canais independentes de acionamento piezoelétrico. O sistema tem opções para dispositivos de realimentação analógica e quadrada. Cada saída analógica pode acionar um amplificador de voltagem de baixo ruído fornecendo um controle piezoelétrico preciso e de baixo ruído. O circuito do servo funciona a 20 kHz, interpolando automaticamente os alvos de posição de entrada para garantir um movimento suave. O software faz interface com um computador host executando NI SoftMotion. O usuário pode criar programas em NI LabVIEW para controlar dispositivos piezoelétricos.
