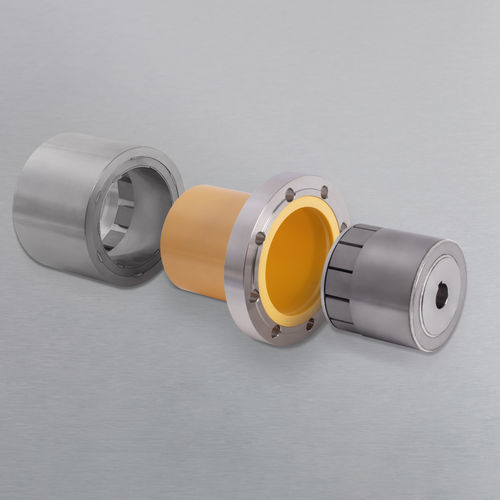

Acoplamento magnético

com camisa cerâmicapara transmissãopara bomba

Visão geral
Os acoplamentos magnéticos permanentes DST fornecem transmissão de torque sem contato e sem fugas para bombas e agitadores, constituindo uma alternativa às vedações dinâmicas convencionais em aplicações com meios críticos, altamente tóxicos ou agressivos. A DST oferece mais de 1.000 configurações de ímãs para atender a diversas aplicações de clientes.

Características de temperatura
Com ímãs Sm2Co17 são possíveis temperaturas de trabalho até ≈350°C. Com ímãs NdFeB são possíveis temperaturas de trabalho até ≈150°C.

Tabela: gamas de construção padrão
Type | Power | Drawing no.
DST 27/1 | 1 Nm | D055M0153
DST 27/2 | 2 Nm | D055M0152
DST 45/4 | 4 Nm | D055M0013
DST 45/6 | 6 Nm | D055M0062
DST 45/8 | 8 Nm | D055M0015
DST 60/7 | 7 Nm | D055M0075
DST 60/10 | 10 Nm | D055M0136
DST 60/14 | 14 Nm | D055M0076
DST 60/22 | 22 Nm | D055M0077
DST 75/10 | 10 Nm | D055M0022
DST 75/20 | 20 Nm | D055M0028
DST 75/30 | 30 Nm | D055M0036
DST 75/40 | 40 Nm | D055M0044
DST 75/60 | 60 Nm | D055M0061
DST 110/22 | 22 Nm | D055M0024
DST 110/50 | 50 Nm | D055M0031
DST 110/80 | 80 Nm | D055M0039
DST 110/100 | 100 Nm | D055M0083
DST 135/85 | 85 Nm | D055M0026
DST 135/100 | 100 Nm | D055M0063
DST 135/135 | 135 Nm | D055M0033
DST 135/180 | 180 Nm | D055M0041
DST 135/220 | 220 Nm | D055M0010
DST 165/140 | 140 Nm | D055M0027
DST 165/200 | 200 Nm | D055M0034
DST 165/275 | 275 Nm | D055M0042
DST 165/365 | 365 Nm | D055M0047
DST 200/550 | 550 Nm | D055M0112
DST 200/700 | 700 Nm | D055M0113
DST 200/850 | 850 Nm | D055M0114
DST 200/1000 | 1000 Nm | D055M0115
DST 200/1200 | 1200 Nm | D055M0203

Torque

• Padrão: 1 – 1.200 Nm
• Específico por cliente: 0,1 até 25.000 Nm

Materiais (partes em contacto com o fluido)
As partes em contacto estão disponíveis em materiais selecionados conforme o fluido:

• Padrão: 1.4571 e 2.4610 (Hastelloy C-4)
• Aços inoxidáveis: 1.4301, 1.4401, 1.4404, 1.4435, 1.4539, 1.4980
• Hastelloy: 2.4602 (C22), 2.4819 (C276)
• Titânio: 3.7165 (Grade 5), 3.7035 (Grade 2), Beta C/Grade 19
• Plásticos: PTFE, PFA, TFM, PVDF
• Outros materiais especiais disponíveis sob consulta

Aplicações

• Engenharia de processos
• Indústria química
• Indústria farmacêutica
• Forno industrial
• Gestão da água
• Compressores
• Tecnologia de dosagem
• Hidráulica
• Petroquímica
• Indústria naval

Vantagens

• Certificação ATEX
• Amplas opções de configuração de ímãs (>1.000)
• Soluções específicas por cliente
• Transmissão de torque sem contacto
• Vedação hermética entre lado motor e lado acionado
• Resistência a meios agressivos
• Sem necessidade de manutenção

Princípio de funcionamento / Meios
O produto fornece transmissão de torque hermética e sem contacto adequada a meios críticos, altamente tóxicos ou agressivos comumente utilizados em bombas e agitadores. Um vídeo do produto e materiais complementares ilustram o princípio funcional e as instalações típicas.

Características / especificações técnicas

• Família de produto: acoplamentos magnéticos permanentes DST
• Torque (padrão): 1 – 1.200 Nm
• Torque (sob medida): 0,1 – 25.000 Nm
• Tipos de íman & limites de temperatura: Sm2Co17 até ≈350°C; NdFeB até ≈150°C
• Materiais padrão: 1.4571, 2.4610 (Hastelloy C-4)
• Materiais opcionais: diversos aços inoxidáveis, Hastelloy C22/C276, várias classes de titânio, PTFE/PFA/TFM/PVDF e outros materiais especiais
• Opções de desenho: encapsulamento do rotor externo e versões com rolamento
• Gama de construção padrão: ver tabela (Type / Power / Drawing no.) cobrindo as séries DST 27 a DST 200 com torques de 1 Nm até 1.200 Nm
