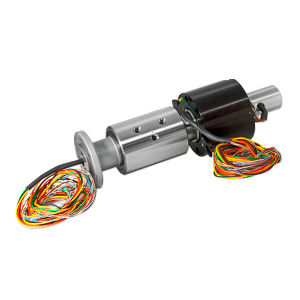

Junta rotativa para água CB-06813

para gás3 passagenspara robô

Visão geral
Unidade rotativa de 3 vias projetada para aplicação em célula de soldagem robótica. Conta com um adaptador parafusado para montagem de slip ring elétrico; o adaptador também aceita um encoder para rastrear a posição do cabeçote de soldagem.

Especificações principais

• Indústria: Alternative Energy
• Tipo de meio: Gás, Água
• Ambiente: Interno
• Material: Aço inoxidável
• Pressão máx.: 60 PSI [4 BAR], 100 PSI [7 BAR]
• Velocidade máx.: 5 RPM

Detalhes geométricos / de passagem

• Número de passagens: 3
• Tamanho(s) da passagem: 0.125 in (3.2 mm)
• Furo passante (Through Bore): 0.500 in (12.7 mm)
• Diâmetro: 3.438 in (87.3 mm)
• Comprimento: 12.490 in (317.2 mm)

Projetos relacionados (atributos)

• Indústria: Alternative Energy
• Número de passagens: 3
• Faixa de tamanho de passagem (relacionado): 0.125 in - 0.249 in (3.18 mm - 6.32 mm)
• Velocidade de rotação (RPM) (relacionado): 0 - 24 RPM
• Faixa de pressão (relacionado): 0 - 199 PSI (0 - 14 BAR)
• Meios (relacionados): Gás, Água
• Material (relacionado): Aço inoxidável
• Through Bore (relacionado): Abaixo de 1 in (25.4 mm)
• Ambiente (relacionado): Interno
• Opções (relacionadas): Slip Ring

Características técnicas / especificações

• Modelo / ID do projeto: CB-06813
• Tipo: União rotativa de 3 passagens (rotary union)
• Aplicação: Célula de soldagem robótica
• Adaptador: Adaptador parafusado para montar slip ring elétrico; aceita encoder para rastreamento de posição
• Materiais: Construção em aço inoxidável
• Classificações de pressão máx.: 60 PSI (4 BAR) e 100 PSI (7 BAR) dependendo do passage/aplicação
• Velocidade máx.: 5 RPM (operacional)
• Tamanho da passagem: 0.125 in (3.2 mm)
• Through bore: 0.500 in (12.7 mm)
• Diâmetro externo: 3.438 in (87.3 mm)
• Comprimento total: 12.490 in (317.2 mm)
