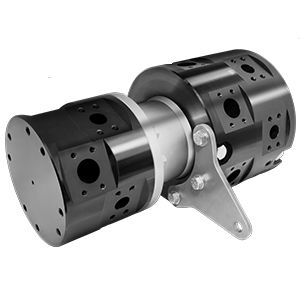

Junta rotativa para óleo SH-0790002

2 passagenspara serviços pesadospara equipamento de elevação

Visão geral
Unidade rotativa personalizada de 2 passagens projetada para um guindaste pórtico de contêineres de próxima geração, para carga e descarga de navios porta-contêineres. Projetada para cumprir limitações de tamanho e peso na integração ao guindaste; componentes em materiais compatíveis com DFAR e conjunto certificado pela ABS.

Detalhes principais

• Indústria: Marítima / Equipamentos pesados
• Aplicação: Guindaste pórtico de contêineres para manuseio de carga em navios
• Tipo de fluido: Outro
• Ambiente: Externo
• Material: Aço carbono / ligas
• Pressão máx.: 200 PSI [14 BAR], 4.000 PSI [276 BAR]
• Velocidade máx.: 1 RPM

Passagens e geometria

• Número de passagens: 2
• Tamanho das passagens: 1.500" [38.1 mm], 2.000" [50.8 mm]
• Through Bore: Nenhum
• Diâmetro: 14.880" [378 mm]
• Comprimento: 26.720" [678.7 mm]

Parâmetros de projeto relacionados

• Intervalo de velocidade de rotação (RPM) referenciado em projetos relacionados: 0 - 24 RPM
• Intervalos de pressão referenciados: 200 - 6.499 PSI [14 - 448 BAR]
• Família de materiais referenciada: Aço carbono / ligas
• Ambiente referenciado: Externo

Especificações técnicas

• Projetado para aplicação em guindaste pórtico de contêineres em terminais marítimos
• Duas passagens de fluido independentes de 1.500" (38.1 mm) e 2.000" (50.8 mm)
• Pressões máximas fornecidas: até 4.000 PSI (276 BAR) em uma faixa e 200 PSI (14 BAR) na outra, conforme especificado
• Capacidade de baixa rotação otimizada para operação a 1 RPM
• Sem through-bore
• Diâmetro externo aproximado 14.880" (378 mm) e comprimento axial aproximado 26.720" (678.7 mm)
• Materiais de construção: aço carbono e ligas; todos os materiais são compatíveis com DFAR
• Certificações: certificação ABS
• Projeto personalizado otimizado para as limitações de tamanho e peso da instalação no guindaste
