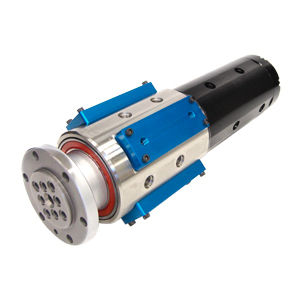

Junta rotativa para água QW-08308

para óleopara gás8 passagens

Visão geral
Unidade rotativa de 8 passagens projetada para aplicação em centrífuga médica em ambiente de sala limpa. Apresenta aletas externas integradas de alta velocidade para refrigeração por água e proteção contra intercomunicação de fluidos.

Especificações do projeto (conforme listadas)

• Indústria: Médico
• Tipo(s) de meio: Gás, Óleo, Água
• Ambiente: Sala limpa
• Material: Alumínio; Aço carbono / liga; Aço inoxidável; Outro
• Pressão máxima: 3.000 PSI [207 BAR]
• Velocidade máxima: 260 RPM

Detalhes mecânicos

• Número de passagens: 8
• Tamanho(s) da passagem: .312" [7,9 mm]
• Furo passante: .500" [12,7 mm]
• Diâmetro: 4.437" [112,7 mm]
• Comprimento: 16.314" [414,4 mm]

Projetos relacionados / Contexto (resumo)

• Número típico de passagens para projetos relacionados: 8 - 12 passagens
• Faixa de tamanho de passagem referenciada: 0.250" - 0.374" [6,35 mm - 9,50 mm]
• Categoria de velocidade de rotação referenciada: 100 RPM e superior
• Faixa de pressão referenciada para projetos relacionados: 200 - 6.499 PSI [14 - 448 BAR]
• Materiais referenciados para projetos relacionados: Alumínio; Aço carbono / liga; Aço inoxidável; Outro
• Opções referenciadas: Proteção contra intercomunicação; Refrigeração externa

Especificações técnicas

• Modelo / Projeto: QW-08308
• Aplicação: Centrífuga médica (ambiente sala limpa)
• Função: 8 passagens de fluido independentes para transferência de gás/óleo/água em aplicação rotativa
• Materiais: Alumínio, Aço carbono/ligado, Aço inoxidável, Outro (conforme requisitos)
• Pressão máxima: 3.000 PSI [207 BAR]
• Velocidade rotacional máxima: 260 RPM
• Contagem de passagens: 8
• Tamanho da passagem: .312" [7,9 mm]
• Furo passante: .500" [12,7 mm]
• Diâmetro total: 4.437" [112,7 mm]
• Comprimento total: 16.314" [414,4 mm]
• Características: Aletas externas integradas de alta velocidade para refrigeração por água; proteção contra intercomunicação de fluidos
• Adequação ao ambiente: Projeto compatível com requisitos de sala limpa
