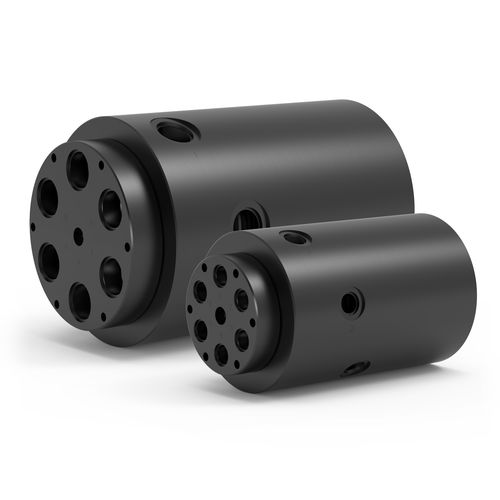

Junta rotativa para óleo HVH-3 series

para ar6 passagenspara serviços pesados

Descrição
As uniões rotativas de 6 vias série HVH da DSTI fornecem seis canais de fluido independentes com conexões SAE-ORB #8 ou #16 e um furo passante de 0,50" [12,7 mm] para integração de anéis coletores elétricos. Projetada para equipamentos pesados e uso externo, a série HVH possui eixo em aço de liga, corpo em ferro dúctil e revestimento em óxido negro para melhor proteção contra corrosão. Indicada para ambientes severos como silvicultura, mineração e construção, suporta vácuo e pressões bidirecionais até 5.000 PSI [345 BAR].

Opções de pressão (mapeamento de séries)
200 PSI [15 BAR] : SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] : SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] : SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] : SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] : HPS
Outro : Sob medida

Velocidade máxima (exemplos)
HVH: 20 RPM
Outras séries (exemplos): 20 RPM, 50 RPM, 75 RPM, 300 RPM, 500 RPM, Outro: Sob medida

Tipos de conexão (exemplos)
HVH: SAE-ORB
Outros tipos disponíveis entre as séries: ASME-BPE, BSPP, BSPT, NPT, Pressão média, Sob medida

Meios adequados*

• Ar / Gás
• Óleo / Hidráulico (apenas à base de petróleo)

Observações
Projetado para equipamentos pesados e aplicações externas. Construção robusta com eixo em aço de liga, corpo em ferro dúctil e revestimento em óxido negro para melhor proteção contra corrosão.

Configurações (exemplos)
Peça #: HVH-304061 [HVHM-304061] — Conexão: #8 SAE-ORB — Tamanho da passagem: 0,440" [11,176 mm] — Diâmetro: 5,690" [144,526 mm] — Comprimento: 8,600" [218,44 mm] — Furo passante: 0,500" [12,7 mm] — Torque mín.*: 22 ft-lbs [29,83 Nm]
Peça #: HVH-306061 [HVHM-306061] — Conexão: #16 SAE-ORB — Tamanho da passagem: 0,880" [22,352 mm] — Diâmetro: 7,940" [201,676 mm] — Comprimento: 13,390" [340,107 mm] — Furo passante: 0,500" [12,7 mm] — Torque mín.*: 54 ft-lbs [73,21 Nm]

Downloads (disponíveis)
Catálogo série HVH (PDF)
Instalação & Montagem série HVH (PDF)

Especificações técnicas

• Marca: DSTI
• Nome comercial: HVH Series
• Tipo: uniões / juntas rotativas de fluido 6 vias
• Pressão máxima (HVH): 5.000 PSI [345 BAR]
• Velocidade máxima (HVH): 20 RPM
• Vácuo máximo: 30 HG
• Faixa de temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipo de conexão (HVH): SAE-ORB (#8 e #16 disponíveis)
• Furo passante (todos os modelos HVH): 0.50" [12,7 mm]
• Carcaça: ferro dúctil, revestimento óxido negro
• Eixo: aço de liga, revestimento óxido negro
• Meios adequados: Ar/Gás; Óleo/Hidráulico (apenas à base de petróleo)
• Aplicações / indústrias típicas: equipamentos pesados, silvicultura, mineração, construção
• Exemplo peça HVH-304061 — Tamanho da passagem: 0,440" [11,176 mm]; torque mín. 22 ft-lbs [29,83 Nm]
• Exemplo peça HVH-306061 — Tamanho da passagem: 0,880" [22,352 mm]; torque mín. 54 ft-lbs [73,21 Nm]
• Opções: modificações personalizadas e integração de anéis coletores elétricos (os modelos aceitam anéis coletores padrão via o furo passante 0.50")
• Importante: meios óleo/hidráulicos devem ser à base de petróleo
