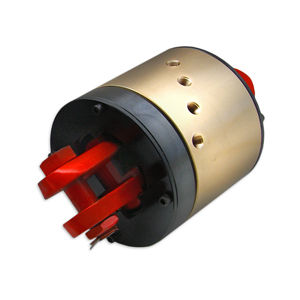

Junta rotativa para gás XF-06224

4 passagenspara aplicações petrolíferasem latão

Descrição
União rotativa de 4 vias projetada para montagem direta sobre um swivel de suporte especificado pelo cliente para aplicações de óleo e gás. Permite a passagem de quatro linhas de ar através do swivel e suporta rotação contínua de 360° sem torcer as linhas.

Especificações do projeto

• Indústria: Oil & Gas
• Tipo de meio: Gás
• Ambiente: Externo
• Material: Latão
• Pressão máx.: 100 PSI (7 BAR)
• Velocidade máx.: 6 RPM
• Número de passagens: 4
• Tamanho das passagens: 0.250 in (6.4 mm)
• Furo através: 3.300 in (83.8 mm)
• Diâmetro: 5.937 in (150.8 mm)
• Comprimento: 5.500 in (139.7 mm)

Projetos relacionados (resumo)

• Indústria: Oil & Gas
• Número de passagens: 4 - 5 passagens
• Intervalo de tamanhos de passagem: 0.250 in - 0.374 in (6.35 mm - 9.50 mm)
• Velocidade de rotação (RPM): 0 - 24 RPM
• Pressão (PSI): 0 - 199 PSI (0 - 14 BAR)
• Meio: Gás
• Material: Latão
• Intervalo de furo através: 3.0 in - 5.9 in (76.2 mm - 149.9 mm)
• Ambiente: Externo
• Opções: Suporte de carga; Componentes com valor agregado

Indústria relacionada

• Oil & Gas

Links relacionados (temas)

• Soluções personalizadas
• Anéis coletores elétricos
• Capacidades e serviços
• Estudos de caso
• QHSE

Características / Especificações técnicas

• Modelo / ID do projeto: XF-06224
• Função: União rotativa de 4 vias para transferir linhas de ar através de um swivel de carga com rotação contínua de 360°
• Meio: Gás
• Material: Construção em latão
• Pressão máxima: 100 PSI (7 BAR)
• Velocidade rotacional máxima: 6 RPM (projetado para rotação contínua)
• Contagem de passagens: 4
• Tamanho individual da passagem: 0.250 in (6.4 mm)
• Furo através: 3.300 in (83.8 mm)
• Diâmetro geral: 5.937 in (150.8 mm)
• Comprimento: 5.500 in (139.7 mm)
• Projetado para: Aplicação externa em oil & gas; monta-se diretamente sobre um swivel de suporte especificado pelo cliente
