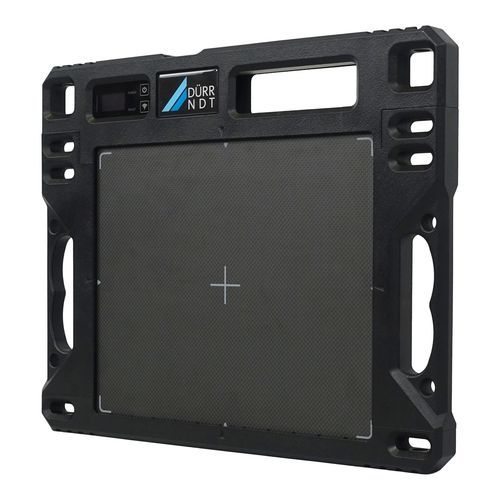

Detector de painel plano de raios X D-DR 2430 NDT

para CNDde radiação gamaportátil

Visão geral do produto
Detector digital de alta resolução de tamanho médio projetado para portabilidade e as condições adversas da radiografia industrial. A melhor escolha para uso universal com fontes de gama.

Características principais

• Área ativa de 233 x 291 mm
• Adequado para fontes de raios X e gama
• Equipado com blindagem interna para uso até 350 kV
• Design extremamente robusto com alças para fácil portabilidade
• À prova de poeira e à prova d'água (IP67)
• Alta resolução
• Indicadores de status de Wi-Fi, LAN, bateria e sensor
• Ponto de acesso sem fio embutido
• Conector para Ethernet Gigabit e energia
• Teste de queda de 1 metro aprovado

Especificações técnicas
Dados técnicos
D-DR 2430 NDT
Área ativa
233 mm x 291 mm
Dimensões do detector / incl. carcaça (A x L x P)
368 mm x 327 mm x 21,5 mm
435 mm x 343 mm x 30 mm
Peso do detector / incl. carcaça
3,2 kg
4,5 kg
Número de pixels
3072 x 3840
Tempo de quadro
0,5 s a 180 s
Tempo de transferência de imagem (com fio/sem fio)
2 s / 4 s
Energia máxima
350 kV (para longa vida útil em aplicações típicas), Isótopos (com uso típico em campo)
Passo de pixel
76 μm
SRb máxima
130 μm
Scintillator
GOS Plus
ADC
16 bits
Interface
Ethernet Gigabit, WLAN: 2,4 GHz (802.11abgn) / 5 GHz (802.11ac)
Bateria
Íon de lítio (7,4 V, 29,6 Wh)
Condições de operação
0 a 45°C, 30 a 85 % de umidade
Nível de proteção
IP67 (à prova de poeira e à prova d'água)
Software
DÜRR NDT D-Tect X
Escopo de fornecimento
Carcaça, 2 baterias, carregador de bateria, cabo adaptador Ethernet

Acessórios

• Mala de transporte: Mala rígida à prova d'água para transporte seguro com alça retrátil e rodas. Oferece espaço para detector, acessórios e notebook.
• Gerador de raios X CP120B/CP160B: Geradores de raios X portáteis com uma saída de potencial constante de 120 kV/160 kV. Disponível exclusivamente em um pacote com um dispositivo de imagem de raios X e software.

Imagens de amostra

• Imagem de perfil, DN 150 x 9 mm, Irídio-192
• Imagem de análise de espessura de parede

Características técnicas / Especificações

• Detector digital de alta resolução de tamanho médio
• Área ativa de 233 x 291 mm
• Adequado para fontes de raios X e gama
• Blindagem interna para até 350 kV
• Design robusto com alças
• IP67 à prova de poeira e à prova d'água
• Passo de pixel de 76 μm
• 3072 x 3840 pixels
• Tempo de quadro: 0,5 s a 180 s
• Tempo de transferência de imagem: 2 s (com fio), 4 s (sem fio)
• Scintillator GOS Plus
• ADC de 16 bits
• Conectividade Ethernet Gigabit e WLAN
• Bateria de íon de lítio (7,4 V, 29,6 Wh)
• Temperatura de operação: 0 a 45°C
• Umidade: 30 a 85 %
• Fornecido com carcaça, 2 baterias, carregador, cabo adaptador Ethernet
