Sistema de transporte pneumático

pneumáticopara a indústria alimentíciaindustrial

Visão geral

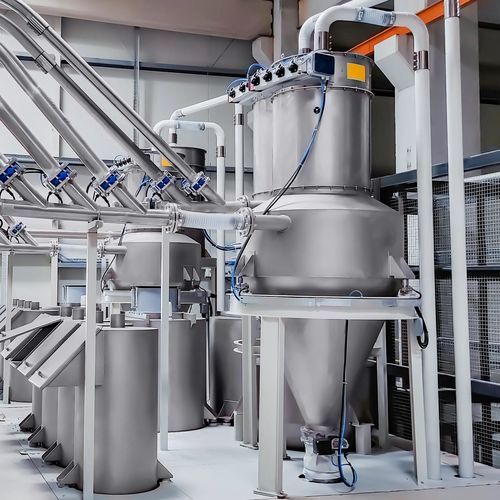

Os sistemas de transporte a vácuo com pesagem permitem a transferência segura, em tubulação fechada, de pós e matérias‑primas granulares por transporte pneumático a vácuo, garantindo ao mesmo tempo a pesagem precisa para alimentação controlada do processo. Uma unidade ciclone VACUMATE (vacuum receiver) montada sobre célula de carga pesa o produto durante o transporte e encerra o ciclo quando o peso alvo é alcançado. Esta abordagem assegura alta precisão e repetibilidade para mistura, dosagem em batelada e alimentação de misturadores.

Princípio de funcionamento
O produto é aspirado pela linha de vácuo e se acumula no vacuum receiver montado sobre células de pesagem (loadcells). Um ciclo de transporte controlado por PLC funciona até atingir o peso alvo; ao atingir‑se, o vácuo é interrompido e o receptor descarrega o produto no processo de forma controlada.

Principais características

• O ciclone VACUMATE (vacuum receiver) opera diretamente sobre a célula de carga.
• Transporte automático e gestão de lotes controlados por PLC.
• Filtro com limpeza automática por jet‑pulse para desempenho contínuo.
• Opções de descarga controlada: válvula rotativa, válvula borboleta ou dispositivos de dosagem dedicados.

Vantagens fornecidas

• Layout compacto ao combinar transporte e pesagem numa única unidade.
• Alta precisão de pesagem na faixa de ±0,2–1% dependendo do produto e processo.
• Adequado para dosagem por lotes e produção controlada por receitas.
• Alimentação fiável para misturadores, silos de dosagem e equipamentos de processo a jusante.
• Design de linha fechada reduz emissões de poeira e intervenção do operador.

Áreas de aplicação

• Mistura e dosagem por lotes
• Alimentação de misturadores (PVC dry blend, compounding, produção de masterbatch, etc.)
• Dosagem de aditivos alimentares
• Processos de mistura na química
• Escoamento de sacos / big‑bags, alimentação sequencial a partir de silos ou bunkers intermédios

Componentes e critérios de projeto
O desempenho do sistema é determinado pelas características de escoamento do produto, distância de transporte e precisão de batelada exigida. Parâmetros críticos de projeto incluem volume do ciclone/receiver, área do filtro, capacidade de vácuo e diâmetro da tubulação. O controlo baseado em PLC termina os ciclos de transporte no peso alvo e a filtração do receiver separa o ar de transporte do produto. A limpeza automática por jet‑pulse e várias soluções de válvulas/dosagem podem ser integradas para descarga controlada.

Características / Especificações técnicas

• Modelo/exemplo de unidade: VACUMATE (vacuum receiver) montado como receptor de pesagem
• Precisão de pesagem: ±0,2 – 1% (dependendo do produto e processo)
• Controlo: Transporte e gestão de lotes controlados por PLC
• Filtração: Filtro com limpeza automática por jet‑pulse
• Opções de descarga: válvula rotativa, válvula borboleta ou equipamento de dosagem dedicado
• Critérios de projeto: volume do ciclone, área do filtro, capacidade de vácuo, diâmetro da tubulação e distância de transporte
• Setores de aplicação: plásticos (PVC dry blend, compounding, masterbatch), aditivos alimentares, química, etc.
