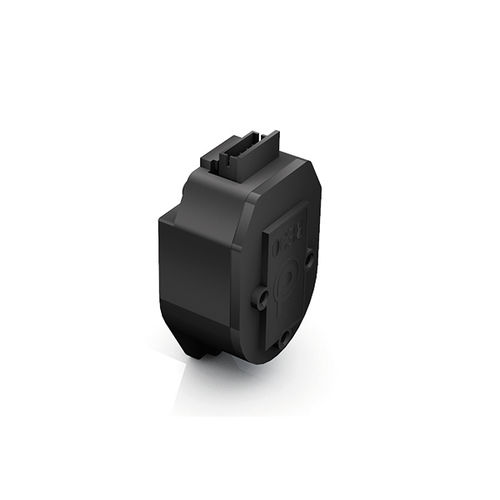

Encoder rotativo incremental RE 30 TI

fotoelétricoIP30

» Os encoders incrementais não têm contactos deslizantes e não estão sujeitos a desgaste. » Um diodo emissor de luz, um disco de metal ranhurado e uma matriz de fotodíodos de um circuito fotoelétrico. » Uma lógica integral produz dois sinais de onda quadrada em fase de 90° um ao outro a partir da saída dos fotodíodos, com ou sem um impulso de referência. » Quando o comprimento do cabo entre o codificador e o controlador for superior a 2,5 m, recomendamos o uso da RE..TI, equipada com um driver adicional. » A tensão de alimentação padrão para os codificadores incrementais é de 5 VDC. » Como especiais, versões 24 V também estão disponíveis. » Uma tampa IP 54 é recomendada como proteção contra influências externas. » Em combinação com o motor BG 45 / BG 75, está disponível um codificador incremental resistivo magnético integral (ME integrado). Canais : 3 Codificador ppr : 500 Tensão do condutor V : 5 Tensão de alimentação do codificador V : 5 Classe de protecção de fixação : IP30
