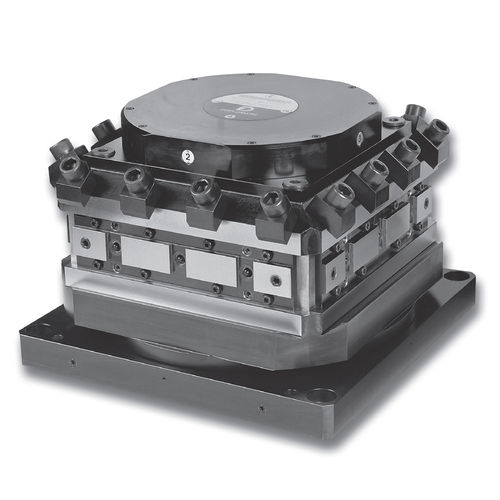

Torre de ferramentas vertical TRM-S Series

de eixo verticalhidráulicacom servoacionamento

TRM-S série 20 TORRES SERVOMOTORAS DE EIXO VERTICAL PORTA-FERRAMENTAS DE FIXAÇÃO DIN 69881-1 TRM-S / série 20 CIRCUITO DE ARREFECIMENTO "4" POSIÇÕES Cada torre tem duas entradas para o líquido refrigerante, respectivamente R e R1, instaladas na placa de base. O líquido refrigerante passa da base para a caixa da torre através das duas válvulas V e V1. No poste da ferramenta estão as saídas do refrigerante: - Refrigeração externa através dos orifícios de saída na parte superior do poste R U ; R1 U1 U1. - Arrefecimento interno directamente no porta-ferramentas através das válvulas E. O funcionamento da válvula "E" é esboçado na fig. 3 e 4. Fig. 3 sem porta-ferramentas (válvula fechada) Fig. 4 com porta-ferramentas (válvula aberta) Alterando a posição das válvulas interceptoras F1, F2, F3, F4 é possível variar a saída do líquido refrigerante obtendo as seguintes configurações : R E2 R1 E3 R E1 R1 E2 As torres são normalmente entregues com todas as válvulas F* instaladas no interior, ou seja, circuito de refrigeração interno todo fechado. "6" POSIÇÕES As torres de posição TRM-S-6 têm uma única entrada para o líquido refrigerante (R) instalada na placa de base. A posição (R1) está ligada e não deve ser utilizada. O líquido refrigerante passa através da base até à caixa da torre através da válvula V1. No poste da ferramenta estão as saídas do refrigerante: - Refrigeração externa através dos orifícios de saída na parte superior do poste R U da ferramenta. - Arrefecimento interno directamente no porta-ferramentas através da válvula E.
